HOME >> 測定器 >> スペクトラム・コンパクト/ミリ波測定スペアナ

Spectrum Compact 周波数による6モデル


メーカーサイトはこちらから https://www.saftehnika.com/

超コンパクトサイズ:スマートフォンより少し大きなサイズですが、屋外での使用も満足いただけます。
受信感度の高さ:-105dBmの受信感度は、微弱信号もとらえます。
スタンドアロンでの機能も充実:ノートパソコンなどの外部機器がなくても、機能します。
タッチスクリーン:スマートフォンと同様のタッチスクリーンで動作します。
測定互換:他のアンテナ測定システム、アンテナとの互換測定可能です。
PC無償ソフト提供:測定データをアップロード、保存、比較、分析、印刷などの機能のソフトは、無償で添付しております。

  • ・アプリケーション用途として、SAFは以下のユーザーを想定した製品です。
  • ・マイクロウェーブ無線設置会社/インテグレータ
  • ・マイクロウェーブ無線ネットワークの所有者
    (移動通信事業者、ISP、ユーティリティ、タワー所有者など)
  • ・国家及び機関当局(総務省、運輸省および関連機関など)

Spectrum Compactは、0.3〜87 GHzのライセンスを受けたマイクロ波周波数帯域向けの、真にハンドヘルドで使いやすいテストおよび測定ソリューションです。製品ラインは8つのデバイスで構成され、それぞれが独自の周波数範囲専用であり、手頃な価格です。

バッテリー駆動のSpectrumCompactデバイスは、外部ダウンコンバーターやPCへの接続を必要とせず、実際のフィールド環境でマイクロ波機器の設置、リンクのトラブルシューティング、サイト計画、およびメンテナンスを実行するフィールドエンジニアにとって必須のツールです。

アナライザーは抵抗膜方式のタッチスクリーン技術を利用しているため、エンジニアはデバイスを使用するときに手袋を着用できます。SMAまたは2.92mmコネクタにより、SpectrumCompactを任意のメーカーのアンテナまたは導波管システムと統合できます。さらに、高感度と低ノイズフロアにより、非常に弱い信号でも検出できます。マイクロ波ネットワークエンジニアが屋外で快適に使用できるように特別に設計されたSpectrumCompactは、分散アンテナシステム(DAS)、LTE、VSAT、5G、およびセルラーネットワーク環境のさまざまなアプリケーションにも使用できます。

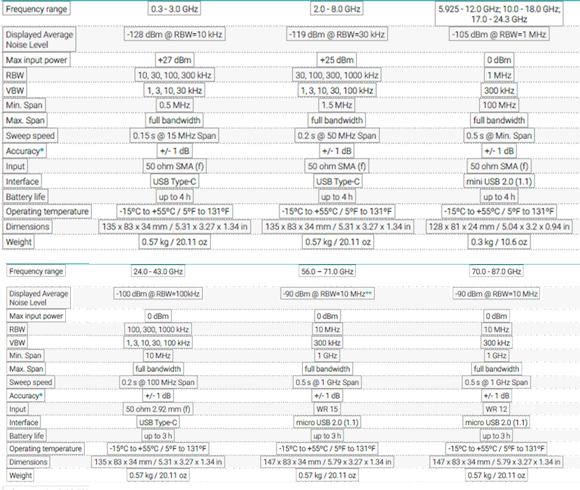

Spectrum Compact 技術仕様

Spectrum Compact 機能表

  • ・連続/シングルスイープ
  • ・周波数の選択 - 開始、停止、および中心周波数
  • ・信号電力に対するパワーインバンド機能
  • ・測定値
  • ・スパン選択
  • ・高感度
  • ・ピークと中心からマーカーまでのマーカー
  • ・変更可能なオフセットと電力レベルのスケール
  • ・トレース機能:マンドホール累積的な平均(2、4、8、16測定値)
  • ・スペクトル曲線の保存とレビュー
  • ・録音機能
  • ・ハイコントラストモード
  • ・解析用の無料のPCソフトウェア
  • ・保存されたファイル比較のためのマスクモード

Spectrum Compact アプリケーションビデオ

  • ・Spectrum Manager ソフトウェアの紹介Youtubu
    Spectrum Managerは、Spectrum Compact用の無料のスペクトル分析PCソフトウェアです。
  • ・Vバンドスペクトルの分析Youtubu
    ミリ波での簡単な測定により、SAFTehnikaのVバンドユニットのハンドヘルドSpectrum Compactを使用して、周波数、Tx帯域幅、偏波、およびターゲット環境内でのEUTの伝搬をすばやく特性評価できます。
  • ・マイクロ波無線検査方法Youtubu
    展開前に無線の構成と動作を確認することで現場での時間と費用が大幅に節約できます。

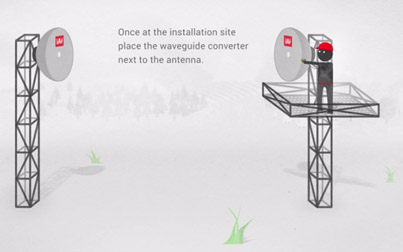

  • ・マイクロ波アンテナ測定準備作業Youtubu
    Spectrum Compactユニットを屋外で快適に使用するための設置及び調整方法
  • ・マイクロ波無線測定時のトラブルシューティングYoutubu

Spectrum Compact 外部観測用キット(2-8GHz)

  • ・SMAコネクターでの接続
  • ・小型ダイレクショナルアンテナ
  • ・取替用のアンテナ
  • ・7 周波数に対応のアダプターを準備しています。
  • ・RF ケーブル
  • ・2,92mm from DC to 40 GHz
  • ・Excellent shielding effectiveness

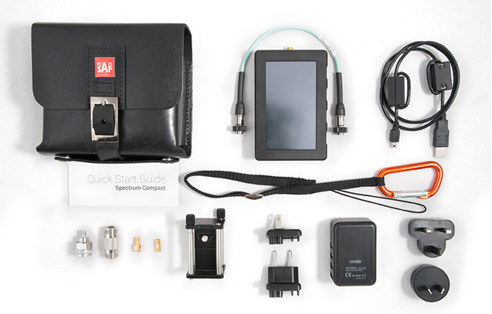

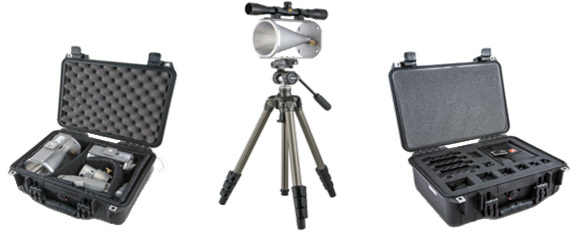

Regulator キット

キット内容

  • ・5 SC units covering 2-40 GHz
  • ・6 Waveguide adapters
  • ・SMA to N-タイプ アダプター
  • ・N-type Female to Fタイプ アダプター
  • ・RF SMA ケーブル
  • ・AC/DC USB charger
  • ・USB ケーブル
  • ・レザーバッグ
  • ・Lanyard
  • ・防水、衝撃吸収タイプバッグ
  • ・コニカルホーンアンテナキット

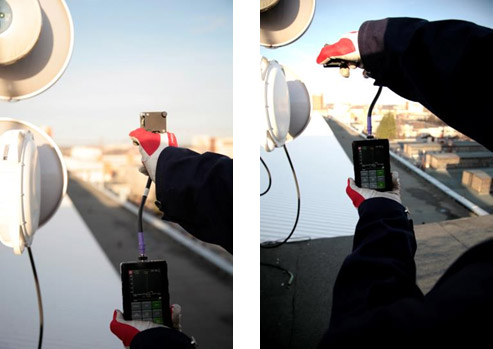

屋外測定−小型ダイレクショナルアンテナ使用

Checking polarization for Rx signal

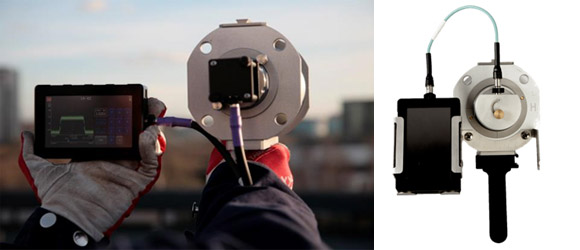

屋外測定−高利得アンテナの使用が可能

Spectrum Compact 用途

  • 想定される測定では・・・
  • ・サイト観測
  • ・無線接続設置
  • ・測定サイトの確認作業
  • ・トラブルシューティングと維持管理
  • 用途
  • ・無線チャンネルの選択
  • ・干渉検知
  • ・無線構成の検知
  • ・アンテナ調整
  • ・交差偏波の検知
  • ・受信強度測定
  • ・無線操作の調整
  • ・アンテナへの無線接続調整
  • ・既設アンテナの再設置
  • ・spectrum曲線データの保存

測定表示例

  • Spectrum scan

  • Adjacent channel interference

  • Out-of-band interference

  • In-band interference

  • Co-channel interference

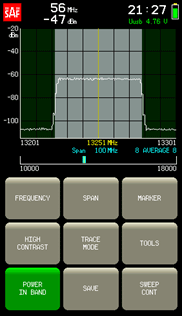

  • Power in Band

  • High contrast mode

  • Damaged transmitter

  • 7 MHz channel

  • Multipath

  • Reference Mask

  • Misconfigured Radio

アンテナ原理について

小型アンテナの場合

Antennas sized up to 4ft have wider main beam and more evident side lobes.

Typical error - antenna is aligned on side lobes.

大型アンテナの場合

Bigger antennas with higher gain have a narrow main beam and less relevant side lobes.

Typical problem for installation crew - finding the first signal from the far side site.

Spectrum Compact 使用例 (1)

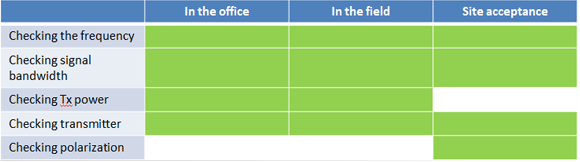

Verifying radio configuration and performing diagnostics of the radio

Spectrum Compact 使用例 (2)

Free radio channel selection
Useful in license-free bands e.g.
17GHz and 24Ghz radios

Useful functionality in countries with weak or no spectrum Regulatory supervision

With the Spectrum Compact, it is possible to determine whether there is the necessary guard band for transmission

ユーザー例 - 移動無線管理

LMT, Latviaの場合

Location: Latvia, entire area
Link distance: 600 m up to 35 km
Frequency bands in use: 11 GHz
Antenna diameter: 0.3 m-1.8 m (1-6 ft)

Challenge:
Resolve interference issues without involving regulatory authority

Actions:
Interferer frequency detection from the ground level
Finding the interferer

Outcome:
Detailed spectrum analysis
Source of interference was found

Equipment used:

T-mobile, ポーランドの場合

Location: Poland, Warsaw
Link distance:
Frequency: 38 GHz
Antenna diameter: 0.3 m (1 ft)

Challenges:
Find and measure frequencies used on particular link
Interference investigation

Actions:
Link troubleshooting on the tower, interference detection

Outcome:
Co-channel interference found in oposite polarization

Equipment used:

Spectrum Compact 使用例(4)

Spectrum Compact gives you a visual reference, which is very useful when aligning antennas - with small antennas, it makes avoiding side lobes easier, while with large antennas it helps in locating the narrow main lobe.

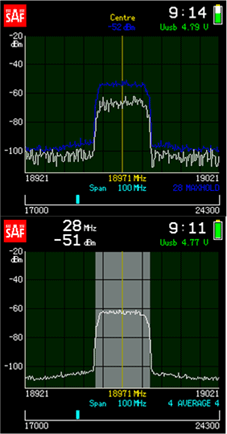

Using the trace mode «Max Hold» function, an engineer can see the maximum signal level achieved while sweeping.

When using spectrum analyzers for antenna alignment, an engineer can investigate the signal quality, channel and spectrum occupancy during or before the installation process.

With the «Power In Band» function, an engineer can measure the Rx level or radio output power in dBm`s, therefore getting reliable results and functionality of a power meter.

ユーザー例−インターネットプロバイダーサービス

ARBUCKLE COMMUNICATIONS INC, 米国の場合

Location: US
Link distance: 27 km (17 miles)
Frequency: 11 GHz
Antenna diameter: 1.2 m (4 ft)

Challenge:
Antennas couldn’t be aligned according to calculations

Actions:
Identification of the main lobe

Outcome:
Correct antenna alignment using SC

Equipment used:

Spectrum Compact 使用例(4-1)

  • ・アンテナアライメント
  • ・小型アンテナを整列させ、サイドローブを避ける
  • ・ノイズフロア-105dBm / MHzのおかげで、大型アンテナを整列させ、ソース信号を簡単に検出できます。
  • ・1 MHzの分解能のおかげで、関心のある信号
  • ・アライメントプロセス中に起こりうる干渉またはマルチパスを区別する
  • ・ラジオなしでアンテナを整列する
  • ・71GHz〜86GHzなどの高周波アンテナを簡単に整列させる
  • ・パッシブリピータアラインメントのための最善のツールです。

Spectrum Compact 使用例(5)

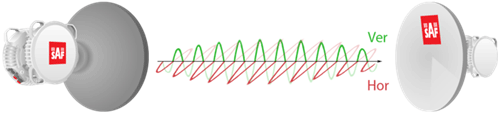

  • Cross-polarization verification
  • ・Dual polarized antenna installation requires precise angling to achieve the best attenuation between vertical and horizontal signals
  • ・For correct XPIC functionality it is very important to align polarization for antennas and ensure the highest cross-polarization attenuationn
  • ・クロス偏波検証
  • ・デュアル偏波アンテナの設置には、垂直信号と水平信号の間で最良の減衰を達成するために精密な角度が必要です
  • ・正しいXPIC機能を実現するには、アンテナの偏波を整列させ、交差偏波の減衰を最大にすることが非常に重要です

Spectrum Compact 使用例(6)

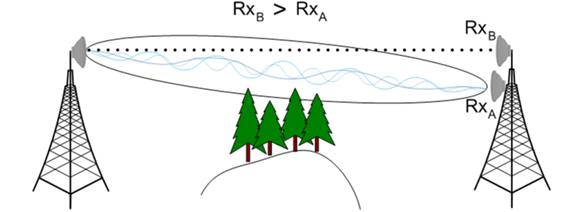

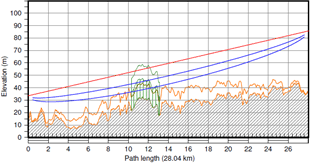

  • ・受信信号電力比較測定
  • ・ニアロス状況で使用可能。
  • ・使用可能な信号が所望のアンテナ位置で受信されるかどうかを検証する
  • ・最高の受信信号レベルでタワーの潜在的な設置位置を決定するのに役立ちます

Spectrum Compact 使用例(7)

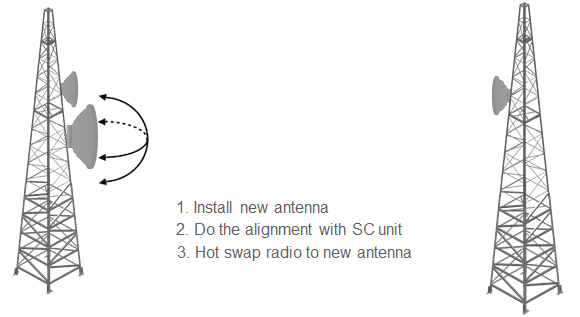

  • ・既設アンテナの交換
  • ・短時間の通知で古いアンテナを新しいアンテナに交換するのに役立ち、リンクのダウンタイムはほとんどありません

Spectrum Compact 使用例(8)

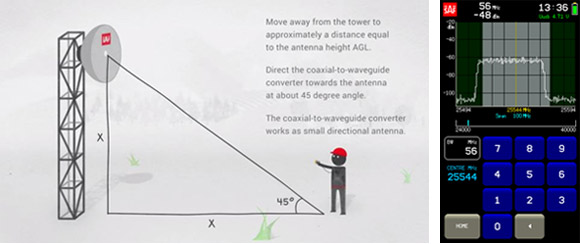

  • ・地上からのトラブルシューティング
  • ・無線状態を確認する
  • ・信号の偏波を確認する
  • ・送信周波数と帯域幅を確認する
  • ・トランスミッタが正常に動作しているかどうかを確認する

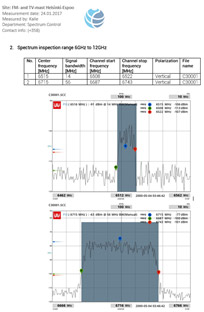

Regulatory authority Finland

Location: Finland
Frequency: 6 - 40 GHz

Challenge:
Investigate installed link frequencies, bandwidths and polarizations

Actions:
Site audit from the ground level

Outcome:
Site inspection reports were generated

Equipment used:

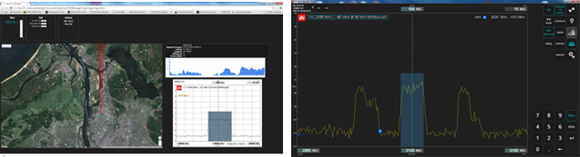

Spectrum Compact 使用例(9)

  • ・スペクトル曲線の保存
  • ・分析、インストールレポート、後で比較、トラブルシューティングのためのスペクトラムカーブを保存します。 8GBのストレージメモリ
  • ・PCソフトウェア - スペクトルカーブの高度な処理を行うスペクトラムマネージャー

Spectrum Compact 使用例(10)

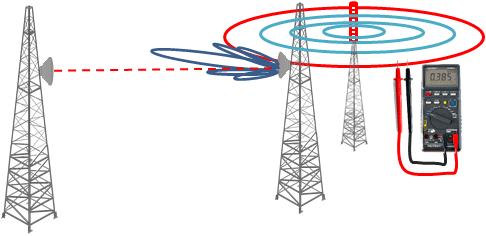

トラブルシューティングについて

トラブルの原因は、1つではなく、また、問題がリンクしている場合もあります。
問題の原因を突き止めるには、数日ではないにしても時間の問題があることがあります。
以下は、サイトエンジニアが通常実行するアクションの一部です。

  • ・近距離および遠方サイトのトランスミッタ検証
  • ・不適切な無線およびアンテナ相互接続の検出
  • ・受信信号レベルが低い理由を調査する
  • ・アンテナミスアライメント(サイドローブなど)
  • ・間違った偏光
  • ・破損したアンテナ
  • ・損傷したトランスミッタ
  • ・破損した受信機
  • ・マルチパス検出
  • ・干渉検出

Spectrum Compact 7タイプ

  • ・野外での使用に適した小型軽量
  • ・インスタントオン/オフ機能を備えたインタラクティブGUI
  • ・直観的なコントロール
  • ・タッチスクリーン
  • ・LoSアプリケーションに不可欠なツール
  • ・バッテリ駆動

Spectrum Compact + SG compact applications (1)

  • ・LoS verification up to 52 miles using SC + SG compact and specially designed small 6GHz 21dBi Horn antennas
  • ・SC + SGコンパクトで特別に設計された小型6GHz 21dBiホーンアンテナを使用して最大52マイルのLoS検証

Spectrum Compact + SG compact applications (2)

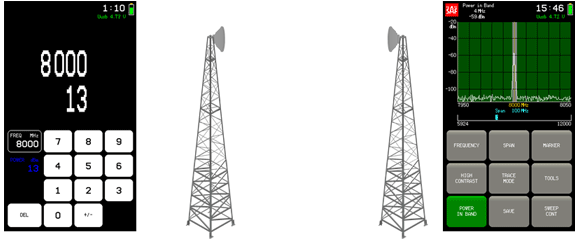

Antenna alignment without radios
ラジオなしのアンテナアライメント alignment=整列する。調整する

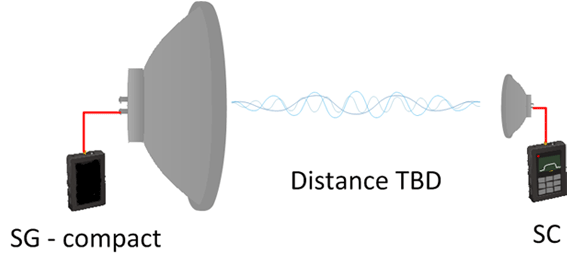

Spectrum Compact + SG compact applications (3)

Antenna gain verification verification=証明、立証

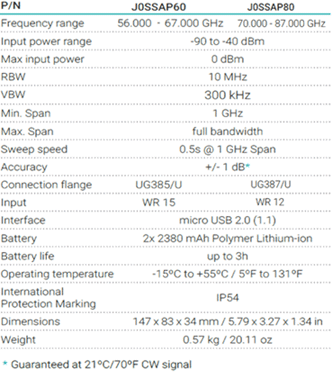

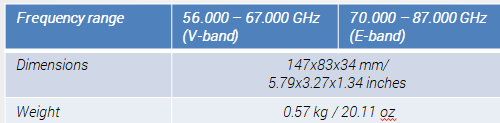

V-band & E-band  技術仕様

Spectrum Compact V-band & E-band キット

  • スペアナ V-band / E-band

  • SAF V-band / E-Band アンテナ

  • AC/DCアダプター - Spectrum Compact 2 (J0AB4618i1)

  • USB 2.2 ケーブル, A(M) - MICRO B(M) (J0ACUB02)

  • Micro-USB to 3.5mm アダプター - Spectrum Compact (J0ACUA35)

Spectrum Compact V-band & E-band追加オプション類

  • アンテナ 56-67GHz / 71-86 GHz 0.17m single pol solid parabolic HPA

  • 搭載キット for 56-67GHz / 71-86GHz 0.17m HPA アンテナ (C80A17G1E302)

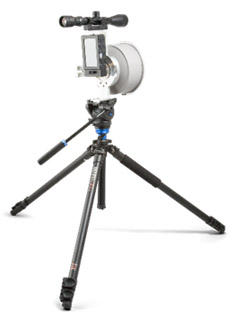

  • Riflescope for Sniffer antennas (J0AASA01)

  • Spectrum Compact connection plates for different vendor antennas

Waveguide Attenuator システムFA 800 (71-86 GHz)

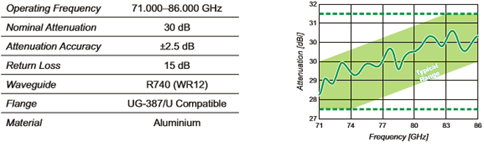

  • Waveguide Attenuator System FA 800 (71-86 GHz), 30dB, UG-387/U Compatible (J80WAGE301)

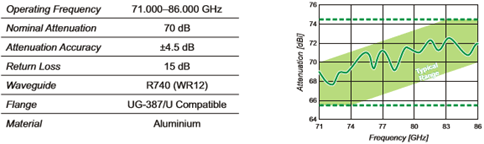

  • Waveguide Attenuator System FA 800 (71-86 GHz), 70dB, UG-387/U Compatible (J80WAGE701)

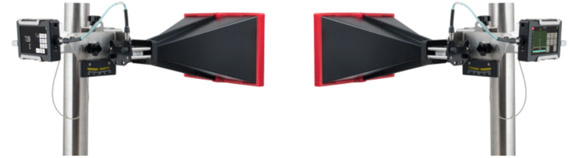

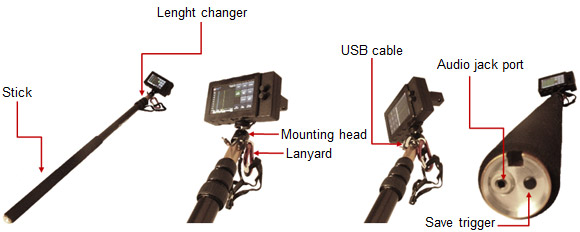

Spectrum Compact V-band & E-band on stick

ご利用のユーザー様
