HOME　>>　ミリ波(mmWave)　>>　EMITE

EMITE


OTA測定システムLTE / 5G 対応

リバブレーションチャンバー/電波暗箱

5G技術により、モバイル通信は前代未聞の領域へと突入し、今後様々な技術を可能にしていくはずです。
IoTはその領域を大きく広げ、その展開に伴い、数十億のワイヤレスセンサーが同じ通信ネットワーク上に存在するようになると言われています。

5G時代の到来に向け、OTA方式で5G機器とベースステーションをテストすることは、必要不可欠です。
しかし、未だその測定基準は確立されないまま、技術者に多くの負荷を与えてしまっている状況です。

EMITEは、技術開発者の負担を可能な限り削減し、
予備知識が不要の測定システムをターンキーソリューションでご提供します。

チャンバーシステム：1STOPでワイヤレス測定をサポート

  • □ OTA(リバブレーションチャンバー）
  • □ 5G電波暗室
  • □ オプション（ターンテーブル・ファントム・較正用アンテナ）
  • □ 測定器（キーサイト・アンリツ・R＆S)
  • □ 測定器（VNA・無線ネットワークエミュレーター・チャンネルエミュレ―ター・アクセスポイント・STATIONS(STAS)
  • □ RFエンジニアリング（マイクロウェーブアプリケータ・無線電気認証）
  • □ サポート（ハードウェアだけでなくテストをサポートします）
  • □ メンテナンス（トップメーカーのコンポーネントをメンテナンス＆アップグレードします）
  • □ ソフトウェア－リリース（6ヶ月ごとのリリースを行ってます。最新版をユーザー環境によりインストール可能です）
  • □ 測定技術・パッシブモードテスト（MIMOテスト）
    　　　　　 ・アクティブ MIMO OTAテスト
    　　　　　 ・タイムドメイン MIMOテスト
    　　　　　 ・5G OTA テストソリューション

【特長】

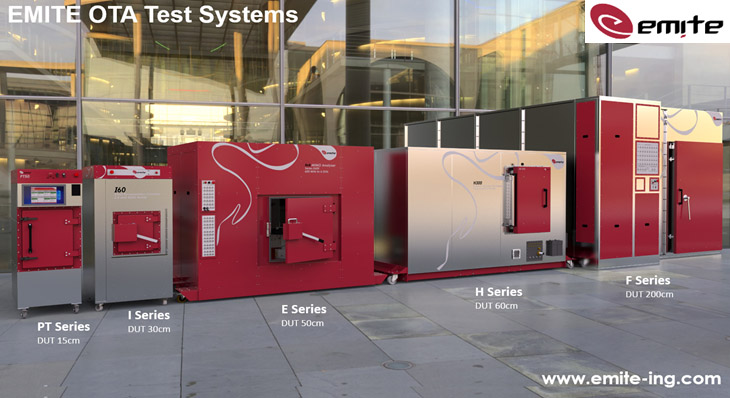

DUTサイズと測定方法によって、5シリーズ（リバブレーションチャンバー/電波暗箱）から選択し、　測定器を含めた提案をします。

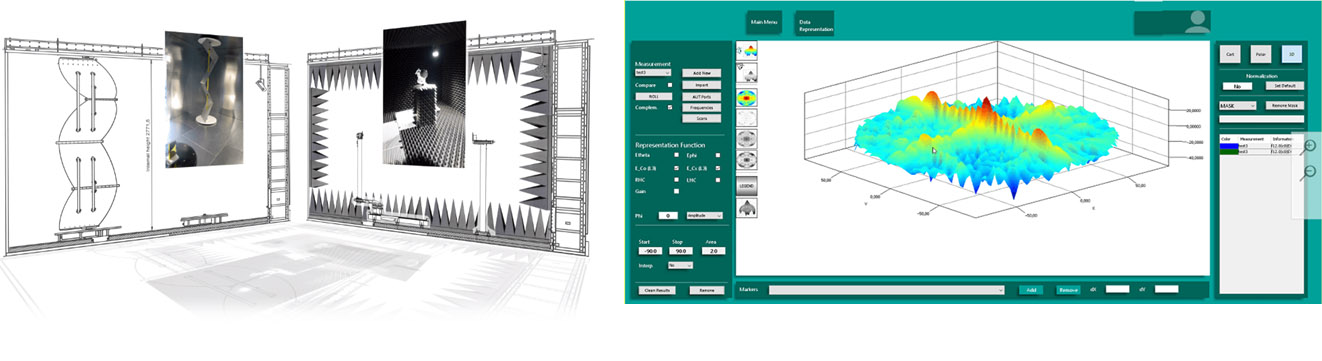

測定はGUI（Graphic User Interface)ソフトウェアを使用したプログラムから一括制御するので、測定者は画面を見ながら、簡単にパラメーターを設定し測定を開始することができます。

  • ■パッシブモードテスト・アクティブMIMO OTAテスト・タイムドメインMIMOテストが可能
  • ■測定機器はご希望の機器を使用してのご提案も可能
  • ■測定プログラムは、EMITEソフトウェア開発チームによる設計なので、新しい測定項目の追加などにも即対応可
  • ■EMITEは、ご希望の測定に合わせた、ハードウェアとソフトウェアをターンキーソリューションでご提供します。

5G機器開発において、その測定内容は、複雑化の一途をたどり続けています。
EMITEは、技術開発者と共に必要とされる測定を検証しており、現時点で全ての測定をクリアできる唯一のOTAテストシステムです。

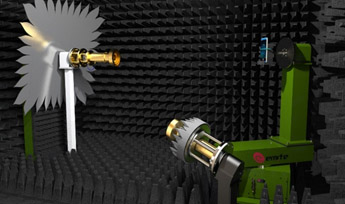

大型リバブレーションチャンバー＋電波暗室 5G対応 Fシリーズ

最強の電波暗室

  • ・最も多くの用途に対応した5GOTAテストシステムです。
  • ・ターンテーブルの全身ファントムを含め、最大16×16MIMOおよび10DLCCで最大2ｍおよ　び500kgの大型フォームファクターDUTをテストできます。
  • ・3100H×4100W×5100Lmm
    ＊電波暗室だけでなく、トータル測定システムであることをご留意ください。

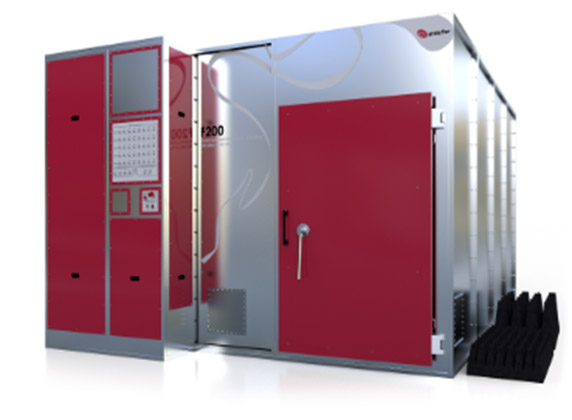

F200
MIMO OTA, WloT, MTC, WLAN, VDT-OTA, EMC, wearables, FF, SNF, eNodeB, 3GPPテスト
CTIA W-IoT規格に準拠した各種測定
16x16MIMO, 8DLCC
フルボディファントム + ターンテーブル
適応周波数帯：200MHz～40GHz
外形寸法 ：3100H×4100Wx5100L mm
リバブレーションチャンバーモード：
大型無線機器（1辺42cm以上）のSISO/MIMO, WIoT, MTC, WLAN, VDT-OTA, wearables, EMC測定
最大DUTサイズ ：1.5ｘ1.5ｘ2m
最大DUT重量 ：300Kg(オプションで500㎏まで対応可）
電波暗箱モード：
Far Field(FF)測定・Spherical Near Field(SNF)測定による5Gアンテナ, eNB/gNBの利得・放射パターン特性評価
最大DUTサイズ ：1m
最大DUT重量 ：30Kg

GUIによる完全自動測定（バッチテストによる終夜連続測定も可能です。）

メーカーサイト
詳細ページ
データシート

Fシリーズのユニークな機能

大型デバイス、WIOT、MTC、短距離、ウェアラブル、5GOTAテスト MIMO機能 チャンネルの事前特性評価、タイムドメインテスト、およびEMC 無響室試験
2ｍもの大きさのデバイス/0.5dB STD/市場で最速のテスト時間 8×Source Stirring/最大16×16×8DLCC/チャンネルエミュレータを含む RMD DS/PDP/CBW/PL/STD/VDT-OTA/PRUを使用したテスト/EMC 遠方界/球面近方界/2D/3D/放射パターン/ビーム幅/ゲイン/効率/軸比/半日で変換

中型電波暗室 5G対応 Hシリーズ

最強の電波暗箱

  • ・5G OTA システム（あらゆる必要測定、精度、再現性、自動測定、規格に準拠。）
  • ・さらに、オプションで暗箱でありながら耐候性測定（温度－40℃～90℃　湿度10％～98％）が可能。
  • ・1990H×1800W×3450Lmm

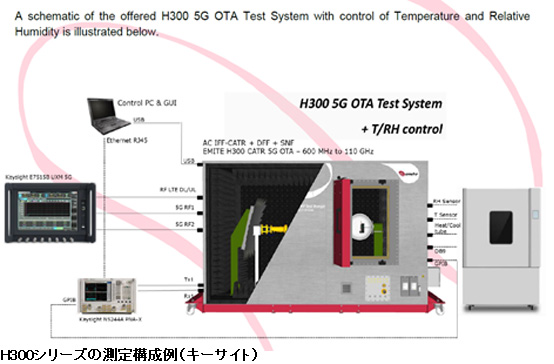

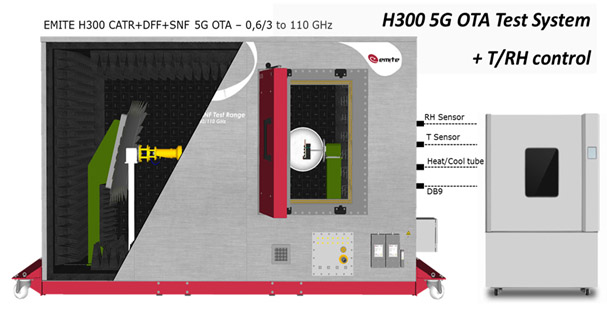

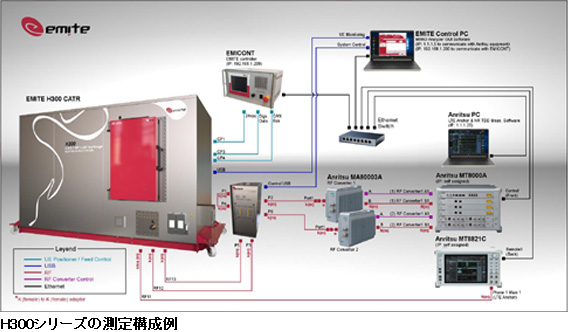

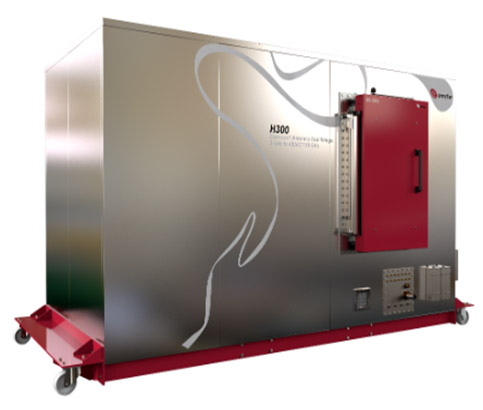

H300
サブ6, ミリ波5G用 OTAテスト（3GPP認定）
5G FR1, FR2, FR1+FR2 OTAテスト
CATR+DFF+SNF 3方式を使用した 3D特性評価
(CATR 3GHz～110GHz)
(DFF 600MHz～3GHz)
ポリスチレン製電波吸収体使用（高耐久タイプ）
アジマス・エレベーション 2軸ターンテーブル
適応周波数帯：600MHｚ～110GHｚ
外形寸法 ：1990Hx1800W×3450L mm
最大DUTサイズ ：36cm(QZ)（オプションで60cmまで拡張可）
最大DUT重量 ：8Kg(オプションで50㎏まで対応可）
オプションで天候対応 (温度‐40℃～90℃±0.5℃）
(湿度10～98％±0.5～0.3%）

GUIによる完全自動測定（バッチテストによる終夜連続測定も可能です。）

メーカーサイト
詳細ページ
データシート

Hシリーズのユニークな機能

全てのOTAテストに合致 耐候性試験が可能 超広帯域周波数帯カバレッジ カスタム化された測定値にも対応可
DFF/IFF-CATR/NTFT-SNF/ 温度（-40～90℃）/湿度（10～98％）の耐候性試験が可能 6GHｚ又はFR1)/ミリ波周波数（24～110GHｚ） 3GPP38.101KPI/36/60cm Duts/RF/E2Eレイテンシー/DL/UL TCP/UDP/ FTP/スループット/アンテナパラメータ

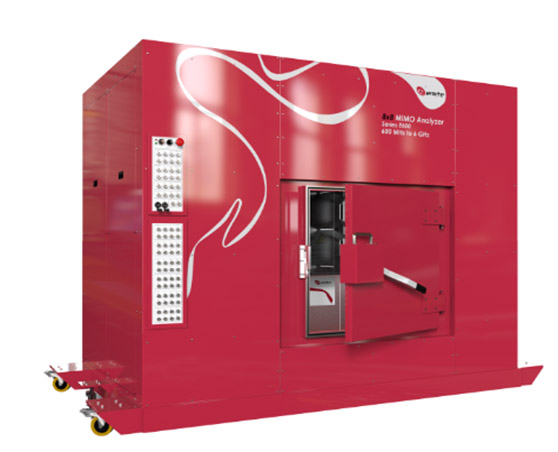

中型リバブレーションチャンバー 5G対応 Eシリーズ

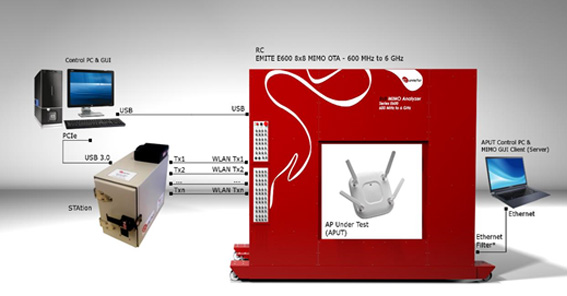

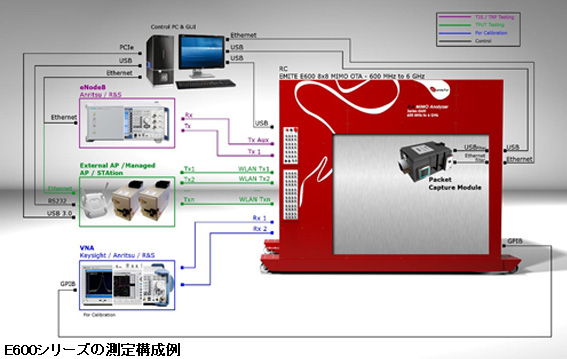

E600
パッシブ, アクティブ, タイムドメインMIMO OTAテスト
パッシブモード 400MHz～52.6GHz
アクティブモード 400MHz～7.25GHz 24.25～52.6GHz
タイムドメインテスト
WLAN 802.11ax, 7.125GHz
LTE 8x8MIMO x8DL CC
適応周波数帯：400MHｚ～52.6GHｚ
外形寸法 ：2000H×1555W×2750L mm

GUIによる完全自動測定（バッチテストによる終夜連続測定も可能です。）

メーカーサイト
詳細ページ
データシート

Eシリーズのユニークな機能

無人で24時間稼働対応可能 カスタム対応 ワンタッチでキャリブレーション可能 ストレスのない快適な測定が可能
単独・複数の測定/プロトコル測定/様々な周波数、チャンネルなどカスタマイズされた測定に対応 様々な接続測定をカスタマイズします。/VNA-AP-eNodeB-CE-RC/RF接続/制御接続 VNA測定/チャンネルエミュレータ測定の全ての周波数に対応 事前にプロファイルが設定されているため、ストレスなく快適な測定が可能です。

小型リバブレーションチャンバー Iシリーズ

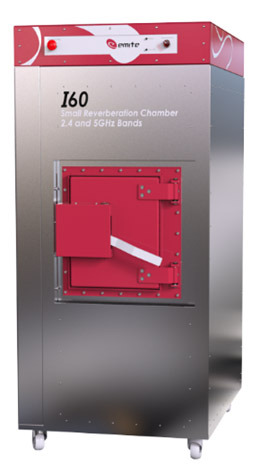

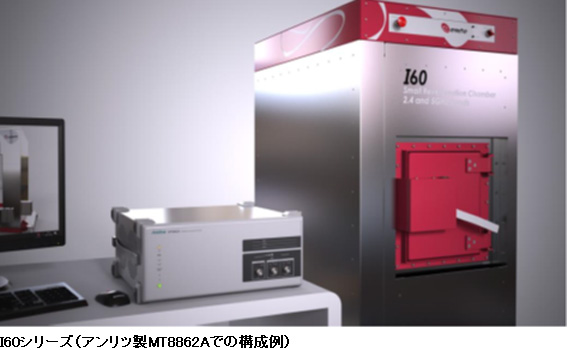

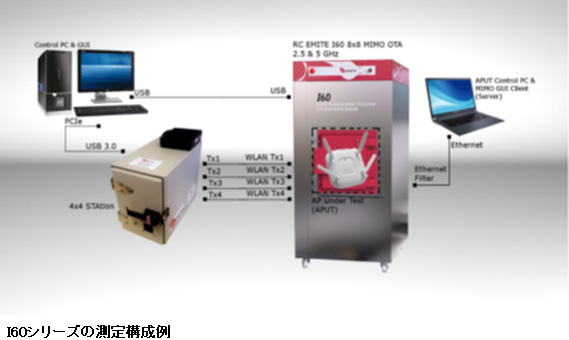

I60
Bluetooth/WLAN 評価用途
シグナリング・ノンシグナリング・OTA測定
8x8 MIMOテスト
適応周波数帯：2.4GHｚ, 5GHｚ
外形寸法 ：1660H×815W×1100L mm
最大DUTサイズ ：30ｃｍ
最大DUT重量 ：5Kg

GUIによる完全自動測定（バッチテストによる終夜連続測定も可能です。）

メーカーサイト
詳細ページ
データシート
Iシリーズ紹介動画
はこちらへ

小型リバブレーションチャンバー

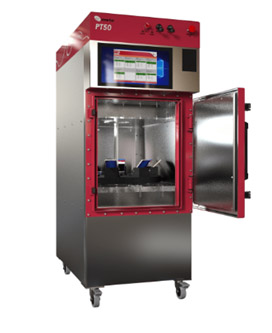

PT50
ノンシグナリング・プロダクションテスト・品質管理用途
DUT8台まで、同時測定可
WLAN802.11, GSM, WCDMA, LTE, 5G NR
適応周波数帯：690MHｚ～6GHｚ
外形寸法 ：1600H ×600W×950L mm
最大DUTサイズ ：15ｃｍ
最大DUT重量 ：5Kg

GUIによる完全自動測定（バッチテストによる終夜連続測定も可能です。）

*チップセットのATコマンドの追加可能

メーカーサイト
詳細ページ
データシート
