HOME >> アンテナ/ケーブル >> 高周波ケーブル

アンテナ/ケーブル

U.FL-SMA ケーブルアセンブリー 製作対応いたします。

当社では、高周波用途ケーブルアセンブリーを行っておりますが、さらにユーザー様からの御要望のコネクター種類を増やしました。

特に納期の掛かる特殊コネクターも、対応いたします。
コネクター種類、ケーブル長、御指定ください。
メールでの問い合わせお受けいたします。
info@tssj.jp
問い合わせは、2日以内に回答致します。

  只今ケーブルをご注文頂いた方に小型レンチを差し上げます。

高周波ケーブルメーカーのご紹介

JAEBAO社は、台湾メーカーですが、自社で世界26カ国に代理店を持ち、米国、英国を始め、輸出を行っております。単なる低価格のメーカーではありません。最も難しいVNA用のテストケーブル、40GHz対応も可能です。
台湾メーカーで、18GHz〜40GHzの周波数に対応しております。
特に、ベクトルネットワーク(VNA)用途の低ロス、低反射タイプを標準的に準備しております。

各種ケーブルアセンブリー製品
http://www.jyebao.com.tw/product-2-cable.htm
6GHz対応製品
http://www.jyebao.com.tw/jby_low_loss_up_to_6ghz.htm

測定用ケーブルアセンブリー
18GHz、27GHz、40GHzに対応しております。

http://www.jyebao.com.tw/standard_test_cables.php

ネットワークアナライザー(VNA)用の高級製品 18GHz仕様と40GHz仕様
http://www.jyebao.com.tw/vna_test.htm

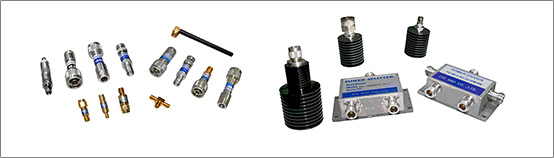

その他高周波部品
Bias tee, DC Block, ダイポールアンテナ, バンドパス・フィルター
固定アッティネーターロータリージョイント、アダプターなど各種

http://www.jyebao.com.tw/product-2.php

新製品

台湾製 Kinsun社のケーブルアセンブリー製品です。
各種PCBモジュールへの対応用途です。

PDFファイルをダウンロードください。

U.FL(P) コネクター TSS JAPANのアンテナやPCBモジュールとの組み合わせに、各種御要望の長さ、コネクターの種類も対応いたします。御注文も、1本目の試作から、量産試作 10本、50本、量産 100本以上の製作も対応いたします。
当社では、国内製作も、韓国品の製作も対応しております。(info@tssj.co.jp へ問い合わせください。電話での問い合わせよりも、確実で、ミスがございません。お気軽に連絡ください。)
U.FL(P)-SMA(J)

CSM-SM16 26.5GHz

Cernex製高周波同軸フレキシブル ケーブル
26.5GHz対応 SMA/p-SMA/p 1mサイズ

納期3週間


フレキシブルケーブルアセンブリ シリーズ

■LM-FLEX DC-12.4GHz

低価格・普及タイプSMAコネクタASSYケーブル
ケーブル構造図

内側から中心導体、絶縁体、外部導体(1)、 外部導体(2)、シース(外皮)

発泡ポリエチレン絶縁体を使用し10GHz以下での低減衰 伝送用として最適、低価格・普及タイプのSMAコネクタア センブリケーブル、移動体通信機器の製造・組配から、信号 伝送路を低コストで構築する場合などに最適です。 ケーブルの太さで2種類(3.0mm・3.8mm)選択できます。
ケーブル型番 LMC15D LMC25D
使用ケーブル種 1.5D-XFV-C 2.5D-XFV-C
特性インピーダンス 51±3Ω(TDR) 50±2Ω(TDR)
標準減衰量  at 1.5GHz 0.87dB/m 0.56dB/m
標準減衰量  at 3.0GHz 1.28dB/m 0.87dB/m
標準減衰量  at 5.8GHz 1.89dB/m 1.35dB/m
VSWR (5.7-5.9GHz) 1.3(MAX)以下
シールド 2重シールド構造
中心導体材質 電気用軟銅より線
絶縁体 架橋発泡ポリエチレン
外部導体(1)材質 銅-ポリエステルテープ(銅面外側)
外部導体(2)材質 錫めっき軟銅線網組
中心導体外径 0.6mm 0.96mm
シース材質 PVC(黒色)
シース外径 3.0±0.1mm 3.8±0.2mm
無線LAN用(2.4GHz、5.8GHz) 1m(SMA/P-P)は、即納です。。

■HTC-FLEX DC-18GHz

米国Micro-Coax社製ケーブルを使用し高性能低価格を実現、アセンブリは国内で行い短納期対応のSMAコネクタASSYケーブル
無線LAN用(2.4GHz、5.8GHz) 1m(SMA/P-P)は、即納です。
アセンブリ長1mの物は常時在庫しており、最短3日以内のお届けが可能です。

■MM-FLEX DC-65GHz(110GHz)

海外製高性能ケーブルに引けを取らない高性能ケーブル、高位相安定
高周波精密測定用に最適、N・SMA・3.5mm・2.92mm.・2.4mm・1.85mm
1.0mm各種コネクタASSY対応品
TCF500 DC〜26.5GHz TCF358 DC〜40GHz TCF280 DC〜50GHz
TCF119 DC〜110GHz TCF219 DC〜65GHz

セミフレキシブル・セミリジットケーブルアセンブリ シリーズ

■SMF Semi-FLEX DC-18GHz

機器組込み半固定用途などに最適、低価格高性能

■SMR Semi-Rigid DC-118GHz

機器組込み高周波精密計測、実験・研究用途に最適、同軸コネクタでは最高周波数110GHz対応PC1.0mmコネクタASSYもラインナップ

MM-FLEX ケーブル種類別アセンブリ対応コネクタ
