HOME >> 計測ソフト

計測ソフト

測定ソフト NA'Link  GET'SA

このたび、TSS JAPANでは、ネットアナ、スペアナの測定器リンクソフト‘Linkの改善を行いました従来のGETをより高機能化を求めて、ユーザー様からのご要望に対処したものですさらに、使いやすくなった‘Linkを試用版でお試しください
特に、アジレントボードの対応により、お手持ちのものを使うことができます。

バージョンアップ内容
■ANA(ネットアナ)タイプでは、2画面、4画面の表示が可能です
■B測定器のマーカーにも対応しております。
■Cイメージでの保存が可能.(BMP,JPG,PNGなど)
■DEXCELなどへのグラフ変換が可能(Microsoft Excel 97/2000とのActiveX連携)

ネットワークアナライザー、スペクトラムアナライザー・ユーザーに朗報!
あまりに安いので、使い物にならないのではという方が多いです。
そういう方たちが、お持ちのプリンターのサポートは切れそうになって、NA‘Link,GET'SAへ乗り換えです。



‘LinkならPC(Windows95,98,2000,NT,ME)環境でデーター取込が簡単です。

ネットアナ、スペアナユーザーならば、これこそほしい機能ですし、これ以上は不要です。
だから納得の低価格で提供しております。
単にデータを取り込むというのではなく、レポートのためのデータ作成を支援するソフトです。

取込後はWord,ExcelでもE-mailでも自由にファイルが取り扱えます。

計測の迅速化と整備されたレポート作成のために!!
既に、Ver.1.0では、多くの電機メーカーはもとより、電線メーカー、ゼネコン、アンテナメーカー、大学、研究所への納入の実績を持ち、価格と、その完成度から多くの引き合いを頂いております。累計130本以上の実績になりました。

‘Linkは、パソコンベースにした測定ソフトです。一旦測定器とパソコンのリンクが完了すれば、データの取り込みから、文書作成までも同一環境で操作可能です。
従来の作業では測定を行い、フロッピーベースでの受け渡しをして、テキストデータを、読み込み、それからデータ文書を作成するという手順でした。‘Linkで測定を行えば、測定器からのデータの取り込み速度は、格段に早くなります。
アジレント・テクノロジー社製の測定機器の場合は、そのほとんどが、測定器でのデータ表示後に、getキーを押す瞬間でデータの取り込みが完了です
。測定の効率化を検討されていた方には、『なぜもっと早く、Link・・を』ときっと思われます。また、そのデータ作成機能も、日常のWindows OFFICE環境そのままを実現できます

▲ ページ上へ

ネットアナとの対応で細かな仕様についてのご質問は、測定機器側は、アジレント・テクノロジー社サポート・センター様へ問い合わせ頂いても結構です。いろいろな機種についての情報があります。最新機種についての、対応も重要です。 また、自社用のカスタムフォーム、SGなど組込みなどのオプションについても対応可能です。

■@自社の測定レポート形式にフォームを作成
■Aリアル、イマジナリーデータの技術計算、シュミレーションなど
■B30分に1回のオートロギング機能の追加
■CデータをExcel対応にしたい。
■D材料乗数の計算までの対応から、レポートまで
■E出力側のコントロール機能の追加
■Fインターフェイス・BOXの対応など、マイクロ波測定のキーポイントを質問ください。

また、現在の測定ソフトにご不満の方、測定をすばやく、自動化を検討中の方、シールド・ボックスなどとの連携で一括システムアップをお考えの方も、LabVIEWで、オーダーソフトの製作も可能です。
一度、ご相談ください。LabVIEWならではの使いやすさと、インターフェイスとの相性のよさが売り物です。


ダウンロード・サービスを始めました。
期間限定試用版 、ご希望のユーザ様には、実用版と同様の製品を無償でご提供しております。 E-mailでの送付が可能な方、連絡ください。その他の機種について送付いたします。

PDF [ GET'SA ] 説明書 SAINST.pdfpdf(10.5kb)
PDF [ NA'LINK ] 取扱説明書 nalinktorisetsu.pdfpdf(115kb)

データダウンロード

アジレント・テクノロジー社
HP856XXシリーズ
HP856xx.lzhlzhファイル(4.2M)
アドバンテスト社
TR413XXシリーズ(4.2M)
TR413x.lzhlzhファイル(4.2M)
GP-IBボードで、アジレント製の場合、
ドライバーのバージョンに注意ください。

インスートール・マニュアル

HP859XXシリーズ(アジレント)
MS265X,6Xシリーズ(アンリツ) 、
※R3000シリーズ(アドバンテスト)(by E-Mail)
HP-GPIB.pdfpdf(41.8kb)

試用版機種/HP8510シリーズ、HP8700シリーズ(by E-Mail)/HP容量不足の為、NA‘Linkは少しお待ちください。
まずNA‘Link, GET'SAを体験されてください。E-MAILか、FAXで申し込みください。

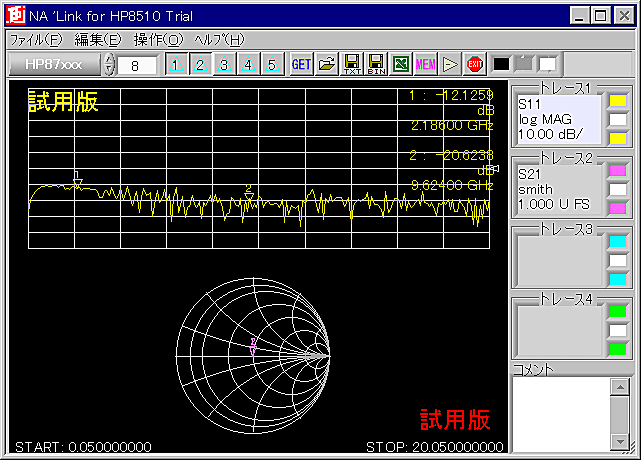

サンプル画面


パソコンでそのままの表示プリント可能
パソコンの画面(‘Link)です。


スペアナ、ネットアナの表示測定を行う。

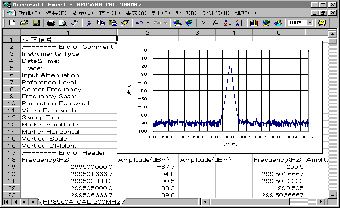

さらに、excelでも表示可能
データは、テキストデータで!!


対応測定器GET'SA


Agilent Tecnologies社製
スペクトラム・アナライザー
Advantest社製
スペクトラム・アナライザー
アンリツ社製
スペクトラム・アナライザー
HP8560A/E,HP8561A/EHP8562A/E,
HP8563A/E,HP8564A/E,HP8565A/E,
HP8590A/E/L,HP8591A/E/EM
,HP8592A/E,HP8593A/E/L/EM,
HP8594A/E/EM, HP8595A/E/EM,
HP8596A/E/EM
R3261A/AN/B,R3265A,R3271A,
R3361A/AN/B,R3365A,R3371A,
TR4135,TR4136EM,
MS2651B, MS2661B, MS2653B, MS2663B, MS2661C, MS2663C

(EMCアナライザー) については、スペクトラム・アナライザーの基本的な機能に限定いたします。
ネットアナ用では、スミスチャートも表示可能。

対応測定器NA‘Link

Agilent Tecnologies社製
ネットワーク・アナライザー
WILTRON社製
HP8720A/B/C/D,HP8752A/B/C,
HP8753A/B/C/D/E/ES
HP8702,8703HP8510A/B/C/XF
360B

ネットアナ用では、スミスチャートも表示可能。

動作環境 Windows95または、Windows98,2000,ME,NTを搭載したパーソナルコンピュータ。 GPIBインターフェイスとして、VISA対応のアジレント・テクノロジー社製、日本ナショナルインスツルメント社製のカード及び、ドライバーソフトがインストールされている必要があります。(別途準備ください。)
納入形態 容量約13.5MB
定 価 \75,000.−
(注) Windows95, 98,2000,NT,ME, MICROSOFT EXCEL,MICROSOFT WORDは、Microsoft社の製品です。

‘Linkのベースについて、その信頼性の確かさ・・・・・

‘Linkは、日本ナショナルインスツルメント社の計測ソフトLabVIEWをベースにしたソフトウェアーです。だから使いやすく、バージョンアップにもまたオプション対応にもすばやい対応が可能です。GP-IBの精度の確かさで、信頼がおけます。

当社のLinkの開発元であります、合資会社 クワトロシステムズは、LabVIEWのアライアンスメンバーでも有ります。ということは、LabVIEWについては、もちろん、パソコンベースのソフトについても申し分のない対応が可能ということです。

LabVIEWとは?

ユーザ独自のソリューションを構築

LabVIEWは、何千人ものエンジニア、科学者、技術者によって、過酷なアプリケーションニーズに対応するソリューションを作成するために利用されています。LabVIEWは、データの集録、制御、分析、表示を実現するための、G言語を利用した画期的なグラフィカルなプログラミング開発環境です。 LabVIEWは、柔軟性に優れた強力なプログラミング言語です。このグラフィカルなプログラミングの手法によって科学者やエンジニアは直感的にプログラミングができるため、従来のプログラミングのような難しさや複雑さがありません。

性能を落とさずにできるだけ短時間で計測システムをプログラムする方法をお探しならば、 ぜひ、LabVIEWユーザ の一人となって、画期的なソフトウェアのLabVIEWが、テストや計測、データ集録や制御、科学的調査、プロセス監視、工場の自動化などに発揮するパワーを実感してください。

▲ ページ上へ

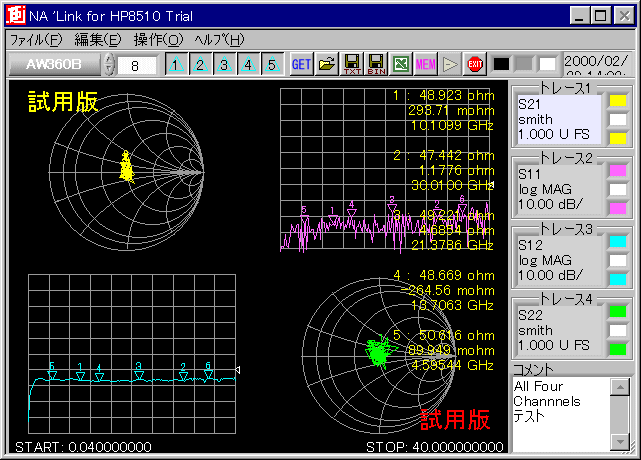

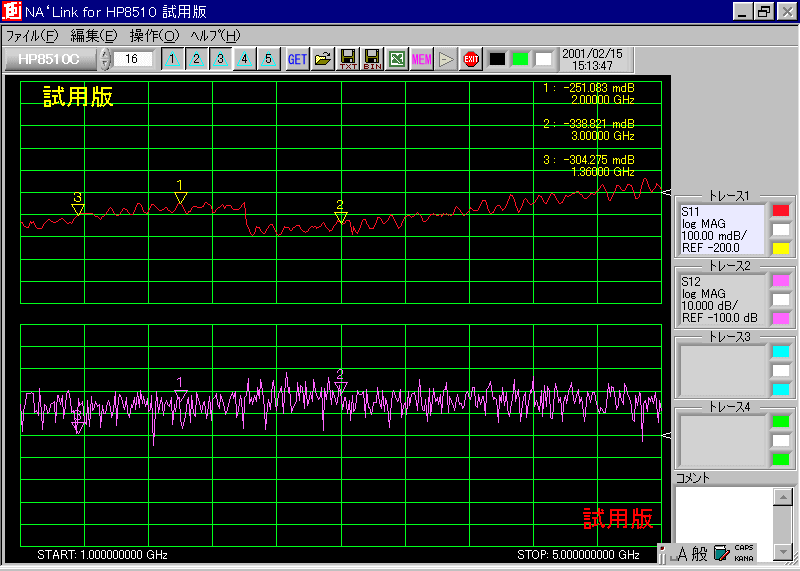

‘Link 画像サンプル

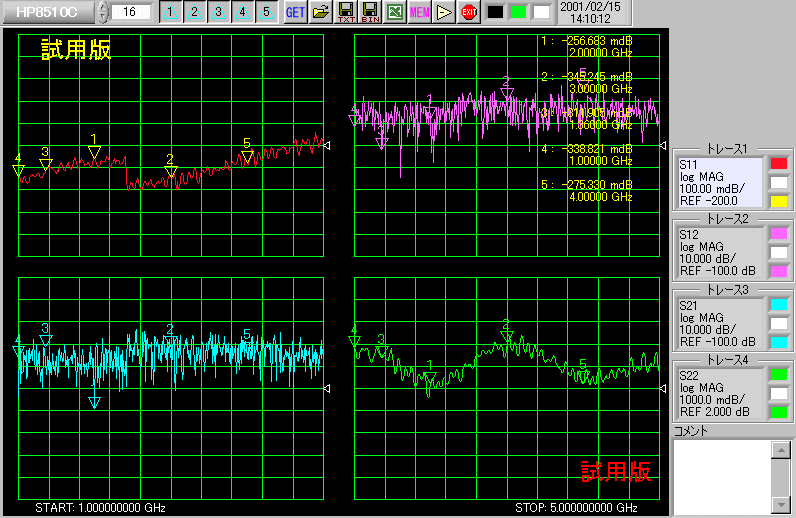

‘Linkの2画面、4画面の画像サンプルです。
‘Linkの発展型は、png形式でも保存できますので、測定終了後そのまま、この画面がE-mailでの送信が可能です。
もちろんテキスト形式での編集も、おもいのままです。ついでですが、マーカーもついています。
