HOME　>>　測定器　>>　スペクトラムアナライザ

測定器

測定器概要

TSS JAPANでは、RF測定に関する各種製品を取り扱っておりますが、この度さらに測定環境を整えやすく頂くために、スペアナ各種も、低価格で提供いたします。
本PSAシリーズは、Linux OSの採用、ディスクレスなどの斬新なアイディアで、合理的な低価格を実現しました。激しいコスト競争に、打ち勝つために低価格での製造設備の一端に御利用ください。
メーカーは、韓国ED社ですが、既に、携帯マーケットには確固とした出荷実績を持っております。
ED社、各種測定機器の対応も可能で安心して導入できます。

ED社は、韓国メーカーで、1986年に起業し、1997年、資本金$300万ドル（日本円 3億円）韓国KOSDAQ上場企業です。製造品は、エンジニアー用途教育ツール、インテリジェンス・ロボット開発製造、測定用機器（周波数カウンター、デジタルメーター、ジェネレーター類）です。詳しくは、HPをご覧ください。
(ED社製　ホームページhttp://www.ed.co.kr/eng/index.asp)

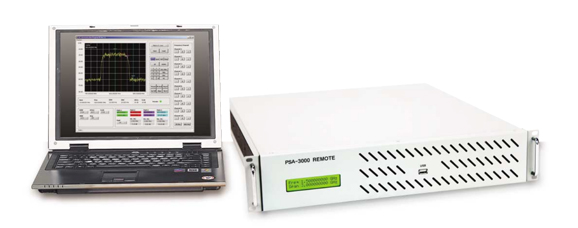

RemoteSpectrumAnalyzer PSA-3000R (3GHz)

  • ■ 汎用アナライザに匹敵する高性能を低コストで実現
  • ■ デジタルテレビ信号や無線信号等のモニタリング
  • ■ LAN、RS-232、ワイヤレス、インターネットを通じ、遠隔信号のリアルタイム表示、測定が可能
  • ■ 各種システムへの組込が可能な、ラックマウント型
  • ■ 低ノイズレベル
  • ■ 低フェイズノイズ
  • ■ 周波数範囲：9 kHz 〜 3 GHz (70MHzのIF信号と3GHzまでのRF信号両方をモニター可能。)
  • ■ 外部RF信号を、4CHマルチプレクサーで切替可能。
  • ■ 広範囲入力、ダイナミックレンジ

リモートスペクトラム・アナライザー　リモート電波監視スペアナ
PSA-3000R　周波数範囲　9KHz〜３ＧＨｚ対応

リモートスペクトラム・アナライザー　リモート電波監視スペアナ

販売価格： \988,000（税別）

製品概要

本リモート・スペアナPSA-3000Rは、測定機のスペアナと言う範疇を越えて、電波環境のリモート監視装置と言われるものです。
モバイル電波の基地局電界の監視、デジタルテレビ信号の監視、無線信号の監視、レーダの信号の監視などを、LAN,ワイヤレス、インターネットを通じて、リアルタイム表示、測定が可能です。
海外では、空港、モバイル基地局監視に、数百台の納入実績を有します。

測定員が、現地に出向くことなしに、電波監視が可能です。１台の本機で、４ポートまで管理可能です。

Frequency
Range
 9 kHz to 3.0 GHz
Resolution
 Minimum 1 Hz
Span Range
 100 Hz/div to 300 MHz/div, 1,2,5steps Selection(Automatic), ZERO Span,
FULL Span (9kHz to 3.0GHz)
1,2,5steps selection(Automatic), ZERO Span, FULL Span (9kHz to 3.0GHz)
Frequency Selection
 Center Span Setup
Span Accuracy
 ±3% of the Indicated Span Width
Readout Accuracy
 ≤±(Indicated frequency × reference frequency accuracy ＋ span ×
span accuracy ＋ 50% of RBW)
Phase Noise
 ≤ -90 dBc/Hz @10 kHz offset
Amplitude
Range
 + 20 dBm ~ -105 dBm
Average Noise Level
(1 kHz RBW,
 10 Hz VBW)
 ≤ -105 dBm : 150 kHz ~ 1 GHz, ≤ -135 dBm(Pre Amp On) :
20 MHz ~ 1 GHz
≤ -100 dBm ; ≤ -130 dBm(Pre Amp On) : 1 GHz ~ 2.4 GHz
≤ -95 dBm ; ≤ -120 dBm(Pre Amp On) : 2.4 GHz ~ 3 GHz
Amplitude Unit
 dBm, dBmV, dBμV
Display Scale
Linearity
 ≤ ±1.5 dB / 70 dB (10 dB / div), ≤ ±1.5 dB / 40 dB (5 dB / div),
≤ ±0.5 dB / 8 dB (1 dB / div), ≤ ±0.5 dB / 16 dB (2 dB / div)
Frequency response
(Based on 0dB atten)
 -3.5 ~ 1.5 dB (100 kHz ~ 10 MHz)
±1.5 dB (10 MHz ~ 3 GHz)
Reference Level

Range

 20 dBm ~ -90 dBm

Resolution

 0.1 dB

Accuracy

 ±1.5 dB
2nd Harmonic Distortion
 ≤ -60 dBc, -40 dBm input
Intermodulation Distortion
 ≤ -70 dBc, -40 dBm input
Residual spurious
 ≤ -85 dBm ( input terminated 0 dB Attenuate)
Other Input Spurious
 ≤ -60 dBc, -30 dBm input
Resolution Bandwidth

Selections

 1kHz, 3kHz, 10kHz, 30kHz, 100kHz, 300kHz,
1MHz, 3MHz, 9kHz, 120kHz

Accuracy

 ±20%

Selectivity

 60 dB / 3 dB ratio <15 : 1, 60 dB /
6 dB ratio <12 : 1 (9 kHz, 120 kHz)

Switching Error

 ≤ ±1.0 dB (1 kHz Reference RBW)
Video Bandwidth
 10 Hz to 3 MHz in 1-3-10 step
SWEEP
Rate
 100 ms to 1000 sec, 40 ms to 1000 sec(Zero span)
Accuracy
 ≤ ±20%
Memory
Setup Storage
 20

Screen
Display

Type
 Pc or Notebook
Display Resolution
 640(H)×480(V) active display area
Marker Modes
 Peak Search, Delta Marker, Peak Hold, Min Hold

Input

RF Input Connector
 N type Female, 50 ohm nominal
VSWR
 150 kHz ~ 3.0 GHz, VSWR < 1.5 : 1 (with 0 dBm Ref Level)
Maximum input level
 50 VDC, +20 dBm

Standard Frequency
(10MHz,
Ref.)
Temperature Stability
 ± 0.5 ppm
Aging
 ± 0.5 ppm / Year

Interface
RS-232C
 Null Modem Remote Control
Ethernet
 10-Base-T Ethernet ; Supports internet remote control

General
Specifications
Dimensions
 436(W)×88(H)×485(D)mm
Weight
 10 kg
Warming up time
 20 minutes for the precision measurement
Power
 Source Voltage and Frequency : 100-240 VAC at 50/60Hz,
Power Consumption : 80 watts maximum without option
Operating Tempperature
 0 ℃ to 40 ℃
Storage Tempperature
 -20 ℃ to 70 ℃

その他標準仕様

  • ◆　RF入力切替/プリアンプモジュール
    - 入力チャンネルマルチプレクス　4:1
    - プリアンプゲイン : ≥30dB(@2GHz)
    - RF/OUT分割出力チャンネル

リモートスペクトラム・アナライザー　リモート電波監視スペアナ

  • ◆　4つの入力チャンネル全てに、プリアンプを標準装備することで、測定感度を改善し、ユニークで効果的なマルチチャンネルソリューションを実現しました。
  • ◆　遠隔地にいるユーザは、ネットワークを介して、4つのRF信号入力を切り替え、モニターすることが可能です。

・以上の仕様は断り無く変更になる場合がございます。ご購入前に再度ご確認ください。

SpectrumAnalyzer PSA-3000 (3GHz)

  • ■ 高性能デジタルシンセサイザーモード
  • ■ 周波数レンジ9 kHz 〜 3.0 GHz
  • ■ 入力ダイナミックレンジ -130 〜 20 dBm
  • ■ カラーTFT-LCD 6.4 インチディスプレイ
  • ■ USB、LAN*、GPIB* など多様なインターフェイス
  • ■ プリアンプ標準装備
  • ■ トラッキングジェネレータ*内蔵可能
  • ■ CDMA 測定用信号発生器*内蔵可能


販売価格： \588,000（税別）

フルデジタルシンセサイザーモード
PSA 3000は、広帯域幅・ダイナミックレンジの3GHz スペクトラムアナライザーです

  1. 高解像度 640×480 カラーTFT LCD
    • 高解像度カラーTFT LCDをお使い頂くことで、ユーザは長時間の使用後でも目に疲労を感じません。
      そして自然なデータ出力と同様に高い精密測定をご提供します。
  2. シンプルなキー操作
    • キーはユーザが同様の装置で使っているのと同じ様に、簡単で使いやすい様に割り当てられます。
      また、キーボタンは、様々な機能をご提供します。
  3. CDMA測定
    • CHP 測定 : モバイル通信機のチャンネルのパワーを測定します。それは簡単なメニュー操作で自動的に別々にデータを出力します。
    • OBW 測定 : ％によって、変調信号の占有された帯域幅を測定します。
    • ACP測定 : 多チャンネルを使ったモバイル通信システムにおいて隣接したチャンネルと搬送波電力との比をパワーかパワーレートによりその影響を、測定します。
  4. USBインターフェイス
    • - 測定データは、USB 1.1、2.0(GIF Format)をサポートしているUSBホストと共に、USBメモリにより保 存出来ます。
    • - CSVファイル形式をサポートした事で、測定したデータを、MS Excelに変換出来ます。
    • - セントロニクスまたは、USB インターフェースのプリンタなどに対応しています。
    • - ファームウェアのアップグレードは、ウェブサイトよりダウンロードが可能です。
  5. 大容量内蔵メモリ
    • - 波形データ保存時の記憶容量：最大900。
    • - 測定条件データ保存時の記憶容量：最大3,000。
    • - 簡単にアプリケーション毎の測定条件を保存または再現することが出来ます。
  6. CDMA信号発生器 (オプション)
    • CDMA 信号発生器(CDMA2000;Pilot Channel WCDMA; 1CPICH)には、内蔵のCW信号源だけでなく、デジタル内蔵変調信号とIQ変調器があります。
      CDMAアプリケーションにおける、モジュールやアンプなど要素部品の評価にまで幅広くご利用いただける、信号発生器として使用することが出来ます。
Frequency
Range
 9 kHz to 3.0 GHz
Resolution
 Minimum 1 Hz
Span Range
 100 Hz/div to 300 MHz/div
1,2,5steps selection(Automatic), ZERO Span, FULL Span (9kHz to 3.0GHz)
Frequency Selection
 Start, Stop, Center Span setup
Span Accuracy
 ±3% within a designated Span range
Readout Accuracy
 ≤±(Indicated frequency × reference frequency accuracy ＋ span × span accuracy ＋ 50% of RBW)
Phase Noise
 ≤ -90 dBc/Hz (based on 10 kHz Offset)
Amplitude
Range
 + 20 dBm ~ -105 dBm, +20 dBm ~ -130 dBm(Pre Amp ON)
Average Noise Level
(1 kHz RBW,
 10 Hz VBW)
 ≤ -105 dBm : 150 kHz ~ 2.7 GHz
≤ -127 dBm (Pre Amp On) : 20 MHz ~ 2.7 GHz
≤ -100 dBm, -123 dBm (Pre Amp On) : 2.7 GHz ~ 3 GHz
≤ -130 dBm (Pre Amp On) : typically
Amplitude Unit
 dBm, dBmV, dBμV, V, mV, μV, W, mW, μW
Display Scale
Linearity
 ≤ ±1.5 dB / 70 dB (10 dB / div), ≤ ±1.5 dB /
40 dB (5 dB / div)
≤ ±0.5 dB / 8 dB (1 dB / div), ≤ ±0.5 dB /
16 dB (2 dB / div)
Frequency response
(Based on 0dB atten)
 -3.5~1.5 dB(100 kHz ~ 10 MHz)
±1.5 dB(10 MHz ~ 3GHz)
Reference Level

Range

 20 dBm ~ -90 dBm

Resolution

 0.1 dB

Accuracy

 +/-1.5 dB
2nd Harmonic Distortion
 ≤ -60 dBc, -40 dBm input
Intermodulation Distortion
 ≤ -70 dBc, -40 dBm input
Residual spurious
 ≤ -85 dBm ( input terminated 0 dB Attenuate)
Other Input Spurious
 ≤ -60 dBc, -30 dBm input
Resolution Bandwidth

Selections

 1 kHz, 3 kHz, 10 kHz, 30 kHz, 100 kHz, 300 kHz, 1 MHz, 3 MHz, 9 kHz, 120 kHz

Accuracy

 ±20%

Selectivity

 60 dB / 3 dB ratio <15 : 1
60 dB / 6 dB ratio <12 : 1 (9 kHz, 120 kHz)

Switching Error

 ≤ ±1.0 dB (1 kHz Reference RBW)
Video Bandwidth
 10 Hz to 3 MHz in 1-3-10 step
SWEEP
Rate
 100 ms to 1000 sec, 40 ms to 1000 sec(Zero span)
Accuracy
 ≤ ±20%
Trigger Source
 External(rear), Video, Freerun, Line
Trigger Modes
 continuous, single
Trigger Level
 TTL level
Memory
Trace Storage
 Maximum 900 waveforms
Setup Storage
 Maximum 3000 states

Screen
Display

Type
 6.4" color TFT LCD
Display Resolution
 640(H) x 480(V) active display area
Marker Modes
 Peak search, Delta marker, Marker to Center
Marker to Reference (8 markers maximum)

Input

RF Input Connector
 N type Female, 50 ohm nominal
VSWR
 150 kHz ~ 3.0 GHz, VSWR < 1.5 : 1 (based on 0 dBm Ref Level)
Maximum input level
 50 VDC, +20 dBm

Standard Frequency
(10MHz,
Ref.)
Temperature Stability
 ± 0.5 ppm
Aging
 ± 0.5 ppm / Year
Connector
 BNC female
Input Level
 -5 dBm to +15 dBm
Output Level
 10 MHz, +8 dBm nominal

Interface
RS-232C
 -
Printer
Driver
 PCL Command, HP, EPSON, Laser-Jet, Desk-Jet
Connector
 Standard 25 pin female D-Sub using parallel connector
USB Host
Printer Driver
 PCL Command, HP, EPSON, Laser-Jet, Desk-Jet
USB Storage Device
 Supports 1.1 and 2.0, image file for storage, GIF format
Ethernet
(Option)
10-Base-
T Ethernet
 Supports internet remote control
GPIB Interface
(Option)
 IEEE 488 bus

General
Specifications
Dimensions
 350(W)×195(H)×375(D)mm
Weight
 10 kg
Warming up time
 20 minutes for the precision measurement
Power
Source Voltage and Frequency
 100-240 VAC at 50/60Hz
Power Consumption
 80 watts maximum without option
Operating Tempperature
 0 ℃ to 40 ℃
Storage Tempperature
 -20 ℃ to 70 ℃
  RF Emissions, Immunity
 RF emissions : EN55011, FCC PART15 Section 15.101
RF Immunity : EN61326

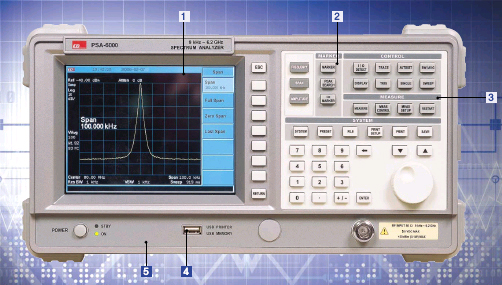

SpectrumAnalyzer PSA-6000 (6.2GHz)

  • ■ 高性能デジタルシンセサイザーRF
  • ■ 周波数レンジ 9kHz〜6.2GHz
  • ■入力ダイナミックレンジ -130〜20dBm
  • ■ デジタルモバイル(CDMA)測定
  • ■ 大容量内部メモリ
  • ■ カラーTFT-LCD6.4 インチディスプレイ
  • ■ USB、LAN*、GPIB*など多様なインターフェイス
  • ■ プレアンプ（Available Soon）
  • ■ トラッキングジェネレータ*内蔵可能


販売価格： \778,000（税別）

フルデジタルシンセサイザーモードのPSA-6000は、
広範囲周波数とダイナミックレンジの6.2GHzスペクトラムアナライザです。

  1. 高解像度 640×480 カラーTFT LCD
    • 高解像度カラーTFT LCDが、自然なデータ出力と高精密測定を可能にします。
  2. シンプルなキー操作
    • キーはユーザが同様の装置で使っているのと同じ様に、簡単で使いやすい様に割り当てられます。
      また、キーボタンは、様々な機能をご提供します。
  3. CDMA測定
    • CHP 測定 : PSA-6000は、モバイル通信機のチャンネルのパワーを測定します。測定された値は、簡単なメニュー操作で自動的に別々にデータを出力します
    • OBW 測定 : %によって、変調信号の占有された帯域幅(OBW) を測定します。
    • ACP測定 : 多チャンネルを使ったモバイル通信システムにおいて隣接したチャンネルと搬送波電力との比をパワーかパワーレートによりその影響を測定します。
  4. USBインターフェイス
    • - 測定データは、USB 1.1、2.0(GIF Format)をサポートしているUSBホストと共に、USBメモリにより保 存出来ます。
    • - CSVファイル形式をサポートした事で、測定したデータを、MS Excelに変換出来ます。
    • - セントロニクスまたは、USB インターフェースのプリンタなどに対応しています。
    • - ファームウェアのアップグレードは、ウェブサイトよりダウンロードが可能です。
  5. 大容量内蔵メモリ
    • - 波形データ保存時の記憶容量：最大900。
    • - 測定条件データ保存時の記憶容量：最大3,000。
    • - 簡単にアプリケーション毎の測定条件を保存または再現することが出来ます。
Frequency
Range
 9kHz to 6.2GHz
Resolution
 Minimum 1 Hz
Span Range
 100Hz/div to 600MHz/div
1,2,5steps Selection(Automatic), ZERO Span, FULL Span (9 kHz to 6.2 GHz)
 Frequency Selection
 Start, Stop, Center Span Setup
Span Accuracy
 ±3% of the Indicated Span Width
Readout Accuracy
 ≤±(Indicated frequency × reference frequency accuracy ＋ span × span accuracy ＋ 50% of RBW)
Phase Noise
 ≤ -90 dBc/Hz @10 kHz offset
Amplitude
Range
 +20 dBm ~ -105 dBm
Average Noise Level
(1kHz RBW,
 10Hz VBW)
 ≤ -105 dBm : 150 kHz ~ 2.7 GHz
≤ -100 dBm : 2.7 GHz ~ 6.2 GHz
Amplitude Unit
 dBm, dBmV, dBμV, V, mV, μV, W, mW, μW
Display Scale
Linearity
 ≤ ±1.5dB/70dB(10dB/div), ≤ ±1.5dB/40dB(5dB/div)
≤ ±0.5dB/8dB(1dB/div), ≤ ±0.5dB/16dB(2dB/div)
Frequency Response
(Based on 0dB atten)
 -3.5~1.5dB(100kHz~10MHz)
±1.5dB(10MHz~6.2GHz)
Reference Level
Range
 20dBm~-90dBm
Resolution
 0.1 dB
Accuracy
 +/-1.5dB
2nd Harmonic Distortion
 ≤ -60dBc, -40dBm input
Intermodulation Distortion
 ≤ -70dBc, -40dBm input
Residual Spurious
 ≤ -85dBm (Input terminated, 0 dB attenuation)
Other Input Spurious
 ≤ -60dBc, -30dBm input
Resolution Bandwidth
Selections
 1kHz, 3kHz, 10kHz, 30kHz, 100kHz, 300kHz, 1MHz, 3MHz, 9kHz, 120kHz
Accuracy
 ±20%
Selectivity
 60dB/3dB ratio < 15 : 1
60dB/6dB ratio < 12 : 1 (9kHz, 120kHz)
Switching Error

≤ ±1.0dB(1kHz Reference RBW)
Video Bandwidth
 10Hz to 3MHz in 1-3-10step
SWEEP
Rate
 100ms to 1000sec, 40ms to 1000sec(Zero span)
Accuracy
 ≤ ±20%
Trigger Source
 External(rear), Video, Freerun, Line
Trigger Modes
 continuous, single
Trigger Level
 TTL level
Memory
Trace Storage
 Maximum 900 waveforms
Setup Storage
 Maximum 3000 states

Screen
Display

Type
 6.4″Color TFT LCD
Display Resolution

640(H)×480(V) active display area
Marker Modes
 Peak search, Delta marker, Marker to Center
Marker to Reference(8markers maximum)

Input

RF Input Connector
 N type Female, 50ohm nominal
VSWR
 150kHz~3.0GHz; VSWR < 1.5 : 1 (0 dBm Ref Level)
3.0GHz~6.2GHz ; VSWR < 2 : 1 (0 dBm Ref Level)   typical < 1.5 : 1
Maximum Input Level
 0Vdc, +20dBm

Standard
(10MHz,
Ref.)
Temperature Stability
 ±0.5ppm
Aging
 ±0.5ppm/Year
Connector
 BNC female
Input Level
 -5dBm to +15dBm
Output Level
 10MHz, +8dBm nominal
Interface
RS-232C
-
Printer
Driver
 PCL Command, HP, EPSON, Laser-Jet, Desk-Jet
Connector
 Standard 25 pin female D-Sub using parallel connector
USB Host
Printer Driver
 PCL Command, HP, EPSON, Laser-Jet, Desk-Jet
USB Storage Device
 Supports 1.1 and 2.0, image file for storage, GIF format
Ethernet
(Option)
10-Base-T Ethernet
 Supports internet remote control
GPIB Interface
(Option)
 IEEE 488 bus

General
Specifications
Dimensions
 350(W)×195(H)×375(D)mm
Weight
 10kg
Warming up Time
 20 minutes for the precision measurement
Power
Source Voltage and Frequency
 100-240 VAC at 50/60Hz
Power Consumption
 80 watts maximum without option
Operating Temperature
 0℃ to 40℃
Storage Temperature
 -20℃ to 70℃
RF Emissions, Immunity
RF emissions
 EN 55011, FCC PART 15 Section 15,101
RF Immunity
 EN 61326

オプション

  • ・ GPIB インターフェイス (IEEE 488 Bus)
  • ・ インターネット遠隔操作用イーサネット インターフェイス
  • ・ ソフトキャリングケース
  • ・ ジェネラルキットセット
  • ・ CATVキットセット

その他の製品

100kHz〜200MHz デジタルRFシンセサイザー　DS-200
100kHz〜200MHz デジタルRFシンセサイザー　DS-200
  • ・ ビルトイン高性能DSPプロセッサーとダイレクトデジタルシンセサイザー
  • ・ 0.5ppm ハイスタビリティ TCXO と、 内蔵変調信号(20 Hz〜15 kHz : 1 Hz リソリューション)
  • ・ 広帯域幅 : 100 kHz〜200 MHz
  • ・ 帯域幅リソリューション : 1 Hz
  • ・ レベルフラットネス : ±1 dB
  • ・ レベルリソリューション : 0.1 dB
  • ・ 高出力パワー : +13 dBm
  • ・ 低フェイズノイズ : < -110 dBc (@Δf = 10 kHz)
  • ・ 変調 : FM/AM/PM/FSK/PSK/ASK
AM/FM 信号発生器　SG-1240
AM/FM 信号発生器　SG-1240
  • ・ 10kHz〜1040MHz FM/AM 標準信号発生器
  • ・ 自動セルフテスト、校正機能
  • ・ GP-IB インターフェイス (オプション)
  • ・ ビルトインリバースパワー保護機能 (最大25M)
  • 販売価格：￥478,000（税別）
3GHz デジタルRFベクトル信号発生器　VSG-3000
3GHz デジタルRFベクトル信号発生器　VSG-3000
  • ・ 3GPP 多チャンネル WCDMA 発生器
  • ・ 3GPP2 多チャンネル CDMA2000 発生器
  • ・ 多チャンネルIS-95 CDMAOne 発生器
  • ・ 広帯域幅 : 300 kHz 〜 3 GHz/li>
  • ・ 高速テストの為の速いRF周波数とレベル決定
  • ・ 要素テストの為の高性能ベクトル変調
株式会社　テイエスエス　ジャパン
デモ機の送付、カタログの送付などさらに迅速な対応を致します。お問い合わせは，FAXもしくは，Eメールでお願いします。最長2日間で，回答申し上げます。
電話番号 042-851-3901 FAX　050-3488-4265/042-851-3902　〒194-0001 東京都町田市つくし野1-28-6-4　電子メール アドレス カスタマ サポート :info@tssj.jpもしくはsales@tssj.jp
