HOME >> デュアルビバルディアンテナ 700MHz-12GHz

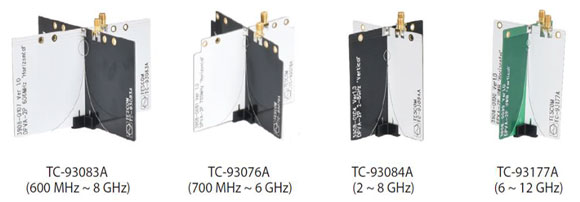

デュアルビバルディアンテナ 700MHz-12GHz
シールドボックス用アンテナ DPV Antenna
| 型番 | モデル | サイズ | 性能 | ||
|---|---|---|---|---|---|
| TC-93076A |
DPVA (Dual Polarized Vivaldi Antenna) |
100(W)X72(D) X1(H)mm ※それぞれ |
700-7500MHz VSWR:<3.2 @ 700-7500MHz |
 |
携帯電話・WLAN・PDA・Bluetooth・LTE・GNSS等の周波数帯における受信感度テスト及び送信テストが可能です。 シールドボックス内に放射状に複数個取り付け、OTAテストを行うことも可能なコンパクトサイズです。 |
| TC-93083A |
DPVA (Dual Polarized Vivaldi Antenna) |
130(W)X70(D) X1(H)mm ※それぞれ |
600-8000MHz VSWR:<3.5 @ 600-8000MHz |
 |
|
| TC-93084A |
DPVA (Dual Polarized Vivaldi Antenna) |
80(W)X77.2(D) X0.6(H)mm ※それぞれ |
2000-8000MHz VSWR:<3.0 @ 2-8GHz |
 |
|
| TC-93177A |
DPVA (Dual Polarized Vivaldi Antenna) |
68(W)X180(D) X0.6(H)mm ※それぞれ |
6000-12000MHz VSWR:<3.3 @ 6-12GHz |
 |
ウルトラワイドバンドモデル(12GHz)に対応可能な高周波数帯デュアルビバルディアンテナ |
カタログを準備しております。お問い合わせください。
