HOME >> 電波シールドボックス総合 >> TC-5932A/TC-5932A ラックマウントモデル(19" ラックオプション)

TC-5932A/TC-5932A ラックマウントモデル(19"ラックオプション)


ミリウェーブモデル:100MHz〜67GHz対応

ハンドプレス開閉シリーズ

型番 : TC-5532A
内形寸法: 369(W) x 313(D) x 240(H) [mm]
外形寸法: 416(W) x 400(D) x 293(H) [mm]
重量 Total: 14Kg
シールド性能:
> 60dB 100MHz〜2000MHz
> 60dB 2000〜3000MHz
> 60dB 3000〜6000MHz

型番 : TC-5932A Rack Mount Set
(19" Rack Optional)

内形寸法: 369(W) x 313(D) x 240(H) [mm]
外形寸法: 483(W) x 488(D) x 310(H) [mm]
重量 Total: 21Kg

主な特長
①開閉が簡単なワンハンドルモデルです。
②専用フィクスチャー搭載可能です。
③豊富なアンテナを取り揃えております。
④バックインターフェースパネルを取り替えることで、複数テストに対応します。
⑤シリアルナンバー管理で、サポートも万全です。
⑥メンテナンス性にも優れており、長期間の使用が可能です。

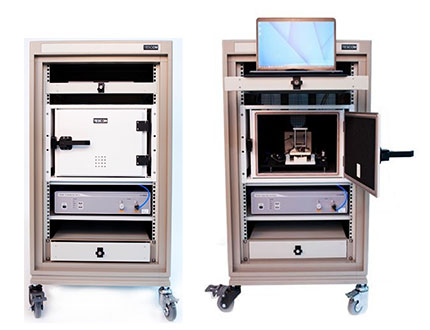

TC-5932A Rack Mount Set' Rack Mounted

I/Oインターフェースパネル

・M5930A01A

□ Two(2) N(f) outside and SMA(f) inside
□ One(1) DB25(p) outside and DB25(s) inside, 1000 pFpi filter
□ One(1) DB9(p) outside and DB9(s) inside, 1000 pF pifilter
□ One(1) USB 2.0 outside and inside

・M5930A04A

□ Four(4) SMA(f) outside and SMA(f) inside
□ One(1) DB9(p) outside and DB9(s) inside, 1000 pF pifilter
□ One(1) USB 2.0 outside and inside
□ One(1) Banana Jack type DC power adapter
□ Two(2) RJ-45 outside and inside
□ One(1) AC power Adapter

・Cooling Fan

C5930A-2032A □ One(1) DC Fan, DC 24 V (exhaust)

RFコネクタ

・RF, N-SMA Connector

From DC to 6 GHz / 50 Ω / 1.3 max

・RF, SMA-SMA Connector

From DC to 8 GHz / 50 Ω / 1.3 max
