HOME >> ミリ波(mmWave) >> TC-5571A mmWave Shield Box

TC-5571A mmWave Shield Box


ミリウェーブモデル:100MHz〜67GHz対応

♦100MHz-67GHz帯まで対応する超広帯域電波シールドボックスです。
♦オプションとして、アンテナからターンテーブルまで搭載可能です。

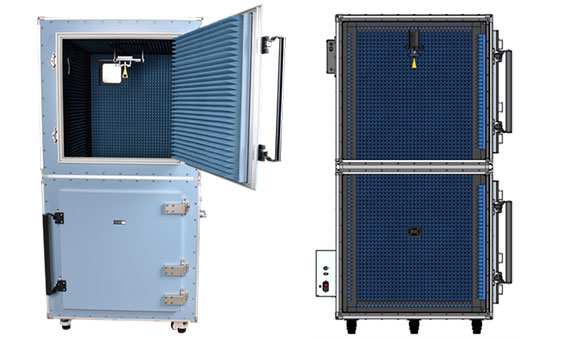

TC-5571Aの写真

コンパクトな 5G OTA測定

 ミリ波 5Gの短波長の特徴により、アンテナや機器の小型・軽量化が可能であると同時に距離損失が大きくなることは、OTAテスト環境の構築が小さなチャンバーでも可能なことを意味しています。
 TESCOM社のミリウェーブシールドボックスは、遠方界の条件下で、コスト、スペース、時間の問題を全て克服したOTAテストを実現するための最適ソリューションです。

特長
・優れたシールド性能 : > 60dB at 67GHz
・100MHz~67GHzまでの超広帯域に対応
・測定に対応したコネクタ・フィクスチャーのカスタマイズが可能
・フィクスチャーの交換が容易
・すべてのデータ用・電源用コネクタにEMIフィルターを搭載
・豊富なオプション
◇アンテナ付きモジュールパネル
◇アンテナフィクスチャー
◇RFコネクタ(SMA, N-SMA, 2.92mm, 2.4mm, 1.85mm)
◇冷却ファン
◇作業用LEDライト
◇位置出し用レーザー

-30dB @ 60 〜 90GHz

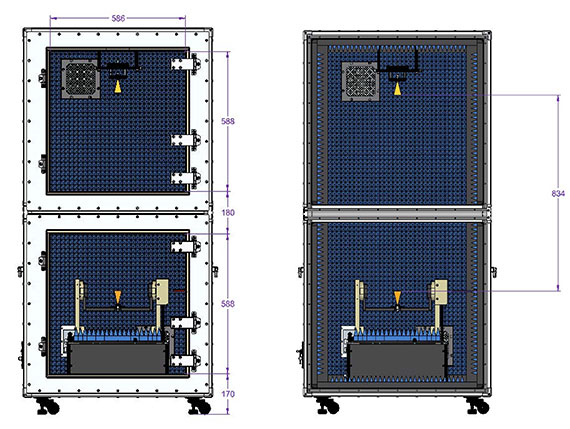

【サイズ】

内形寸法 : 648(W) x 647(D) x 1376(H) mm
外形寸法 : 869(W) x 1052(D) x 1635(H) mm
ドア寸法 : 572(W) x 572(H) mm
重量:230 kg
Frequency / Shielding effectivness (dB)
シールド性能:0.5 GHz to 67 GHz : > 60 dB

Absorber Reflectivity
Frequency / Reflectivity (dB)
0.5 GHz to 2 GHz : 15 dB (Typ.)
2 GHz to 67 GHz : 20 dB (Typ.)

FIXTURE-TOP ANTENNA

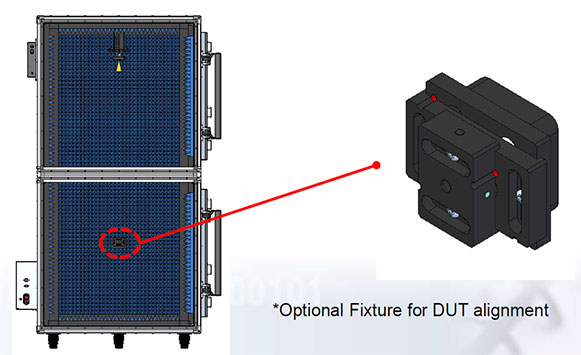

FIXTURE-REAR LASER POINTER

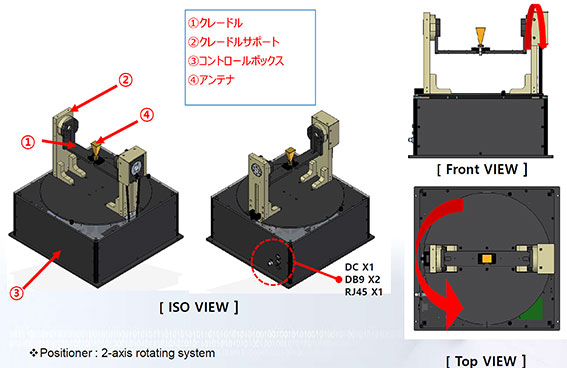

Positioner : 2-axis rotating system

構成

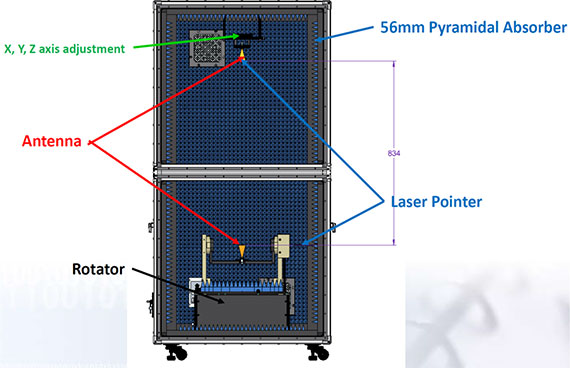

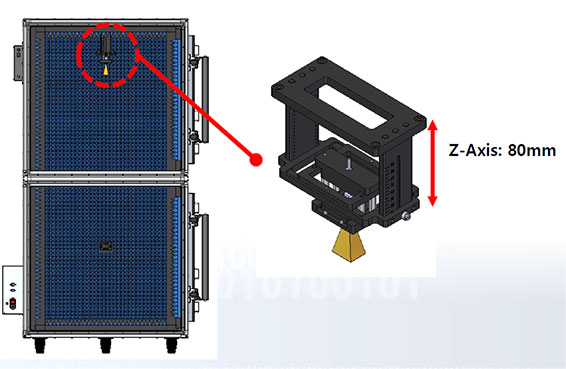

□ クレードルの回転中心とTXアンテナ間の距離は834mmです。【Z軸調整範囲:80mm】

オプション

データインタフェースパネル

・M5570A10A

▶ブランクパネル
(電波吸収体付き)

・M5570A08A

□ 2×2.92 mm RF Connectors
□ 1×USB3.0 Adaptor

RFコネクタ

・RF, 2.92 mm Thru Adapter

From DC to 40 GHz, 50 Ω, 1.3 max

・RF, 2.4 mm Thru Adapter

From DC to 50 GHz, 50 Ω, 1.3 max

・RF, 1.85 mm Thru Adapter

From DC to 67 GHz, 50 Ω, 1.5 max

・RF, N-SMA Connector

From DC to 18 GHz / 50 Ω / 1.3 max

・RF, SMA-SMA Connector

From DC to 18 GHz / 50 Ω / 1.3 max



冷却ファン

H5570A02A:給気ファン
H5570A02B:排気ファン


ホーンアンテナモジュール

・H5570A02A
▶ Quad Ridged Horn Antenna (Dual Polarized)
- Frequency : 18 GHz to 40 GHz
- Antenna: TC-93470A
- RF Adapter: K-type 2.92 mm
▶ Antenna Nominal Gain 14.5 dBi @ 28 GHz
・H5570A04A
▶ WR-15 Rectangular Horn Antenna
- Frequency : 50 GHz to 67 GHz
- Antenna : TC-93671A
▶ Antenna Nominal Gain 16.5 dBi

ホーンアンテナフィクスチャー


▶ X-axis Moving Range: ±150 mm from the antenna center
▶ Y-axis Moving Range: ±100 mm from the antenna center
▶ Antenna Rotation Range: ±90°((increment : 45 °)

▶ N55702A
- XY Rail Fixture for TC-93671A

▶ N55703A
- XY Rail Fixture for TC-93472A or TC-93472B

DPVアンテナフィクスチャー

F59777A DPV Antenna Bottom Fixture

F59708A Rail Fixture for DPV Antenna

▶ TC-93076A, Dual Polarized Vivaldi Antenna
- Frequency: 0.7 GHz to 6 GHz
- RF Connector: two(2), SMA female
▶ TC-93083A, Dual Polarized Vivaldi Antenna
- Frequency: 0.6 GHz to 8 GHz
- RF Connector: two(2), SMA female

アンテナを任意位置に移動調整できます。

  • X方向へ ±150mm移動できます。
  • Y方向へ ±100mm移動できます。
  • アンテナの偏波切り替えできます。 (45度ピッチ)
