TC-5535AP mmWave Shield Box


ミリウェーブモデル:100MHz〜67GHz対応

♦100MHz-67GHz帯まで対応する超広帯域電波シールドボックスです。
♦エアーシリンダー制御(手動開閉 押しボタン/PCからリモート操作)
♦専用フィクスチャーを介してインターフェースの装着・脱着がパソコンで操作可能

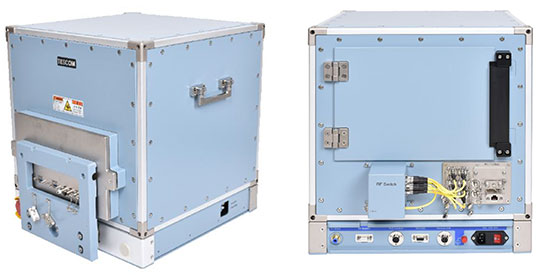

TC-5535APの写真

用途
 TC-5535APは、超広帯域電波シールドボックスで、製造ライン、設計開発、品質管理など様々な測定環境に適しています。
 優れたシールド性能と測定に必要なインターフェースを有しています。
 スマートフォン、タブレットPC等のワイヤレスデバイスや5G、4G、Bluetooth、RFID、無線LAN、GPS、Zigbee等の機能を持つ各種通信端末をシールドしながら、無線通信テストを実施することが可能です。
 製品開発、品質検査用にシールドボックスを採用すれば、より効率的な測定が可能です。

特長
・優れたシールド性能 : > 70dB at 67GHz
・100MHz~67GHzまでの超広帯域に対応
・測定に対応したコネクタ・フィクスチャーのカスタマイズが可能
・フィクスチャーの交換が容易
・すべてのデータ用・電源用コネクタにEMIフィルターを搭載
・豊富なオプション
◇アンテナ付きモジュールパネル
◇アンテナフィクスチャー
◇RFコネクタ(SMA, N-SMA, 2.92mm, 2.4mm, 1.85mm)

型番 : TC-5535AP
内形寸法: 425(W) x 374(D) x 424(H) [mm]
外形寸法: 537(W) x 625(D) x 583(H) [mm]
重量 Total: 43Kg
シールド性能:
> 70dB 0.5〜30GHz
> 60dB 50〜67GHz

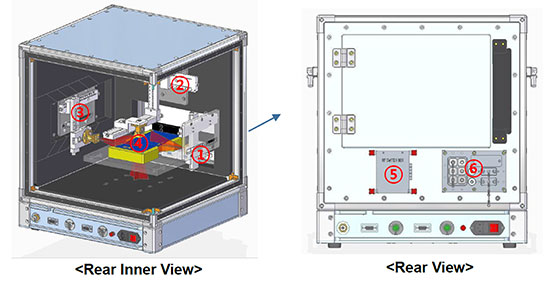

TC-5535AP構成

アンテナフィクスチャー

▶Left Horn Antenna XYZ-Rail Fixture
  • - F5535AP01A: XYZ-Rail Fixture
  • - TC-93474B: Horn Antenna (24 GHz ~ 44 GHz)
  • - 4006-0046: RF Cable, two(2), 2.4 mm(f) to 2.4 mm(f), 0.9 m
▶Top Horn Antenna XYZ-Rail Fixture
  • - F5535AP02A: XYZ-Rail Fixture
  • - TC-93474B: Horn Antenna (24 GHz ~ 44 GHz)
  • - 4006-0048: RF Cable, two(2), 2.4 mm(f) to 2.4 mm(f), 1.8 m
▶Right Horn Antenna XYZ-Rail Fixture
  • - F5535AP03A: XYZ-Rail Fixture
  • - TC-93474B: Horn Antenna (24 GHz ~ 44 GHz)
  • - 4006-0047: RF Cable, two(2), 2.4 mm(f) to 2.4 mm(f), 1.2 m
▶DUT Guide Fixture-
▶RF Switch Box
  • - M5535AP03A: 6:1 RF Switch : Radiall, SP6T, 0 ~ 50 GHz, No-Term, Latching, 28 VDC, 25 Pin D-sub
  • - 4006-0049: RF Cable, seven(7), 2.4 mm(f) to 2.4 mm(f), 0.2 m
▶Custom I/O Interface Panel
  • - M5535AP02A
    Six(6), 2.4 mm RF Connectors
    Two(2), SMA(f) to SMA(f) RF Connectors
    One(1), USB3.1 Gen1 Adaptor
    One(1), RJ45 Adaptor
    One(1), Through for Cable (50 mm x 20 mm)

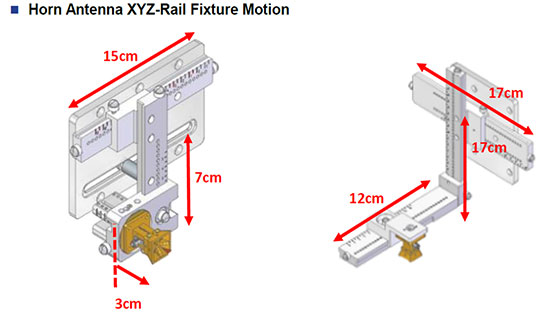

ホーンアンテナフィクスチャー

▶F5535AP01A
▶TC-93474B(ホーンアンテナ)

□ Left Horn Antenna XYZ-Rail Fixture Set
- F5535AP01A: XYZ-Rail Fixture
- TC-93474B: QRH Horn Antenna
□ Frequency Range: 24 GHz ~ 44 GHz
□ Antenna Gain: 10.5 dBi @ 28 GHz,

9.5 dBi @ 43.5 GHz
□ RF Connector type: two(2), 2.4 mm Female
- 4006-0046: RF Cable

* two(2), 2.4 mm(f) to 2.4 mm(f), 0.9 m
* VSWR: 1.3 max, Loss: 3.9 dB max

▶F5535AP03A(フィクスチャー)
▶TC-93474B(ホーンアンテナ)

□ Right Horn Antenna XYZ-Rail Fixture Set
- F5535AP03A: XYZ-Rail Fixture
- TC-93474B: QRH Horn Antenna
□ Frequency Range: 24 GHz ~ 44 GHz
□ Antenna Gain: 10.5 dBi @ 28 GHz,

9.5 dBi @ 43.5 GHz
□ RF Connector type: two(2), 2.4 mm Female
- 4006-0047: RF Cable

* two(2), 2.4 mm(f) to 2.4 mm(f), 1.2 m
□ * VSWR: 1.3 max, Loss: 4.9 dB max

▶F5535AP02A(フィクスチャー)
▶TC-93474B(ホーンアンテナ)

□ Top Horn Antenna XYZ-Rail Fixture Set
- F5535AP02A: XYZ-Rail Fixture
- TC-93474B: QRH Horn Antenna
□ Frequency Range: 24 GHz ~ 44 GHz
□ Antenna Gain: 10.5 dBi @ 28 GHz,

9.5 dBi @ 43.5 GHz
□ RF Connector type: two(2), 2.4 mm Female
- 4006-0048: RF Cable

* two(2), 2.4 mm(f) to 2.4 mm(f), 1.8 m
□ * VSWR: 1.3 max, Loss: 7.0 dB max

データインタフェースパネル

・M5510A01A

▶ブランクパネル(電波吸収体付き)

RFコネクタ

・RF, 2.92 mm Thru Adapter

From DC to 40 GHz, 50 Ω, 1.3 max

・RF, 2.4 mm Thru Adapter

From DC to 50 GHz, 50 Ω, 1.3 max

・RF, 1.85 mm Thru Adapter

From DC to 67 GHz, 50 Ω, 1.5 max

・RF, N-SMA Connector

From DC to 18 GHz / 50 Ω / 1.3 max

・RF, SMA-SMA Connector

From DC to 18 GHz / 50 Ω / 1.3 max



コネクタ

・USB 2.0

・USB 3.1 Gen 1

・RJ-45

・DC Power Adapter

・AC Power Adapter

・Banana Jack, Black, White
