HOME >> ミリ波(mmWave) >> TC-5530BP mmWave Shield Box

TC-5530BP mmWave Shield Box


ミリウェーブモデル:100MHz〜67GHz対応

♦100MHz-67GHz帯まで対応する超広帯域電波シールドボックスです。
♦エアーシリンダー制御(手動開閉 押しボタン/PCからリモート操作)
♦専用フィクスチャーを介してインターフェースの装着・脱着がパソコンで操作可能

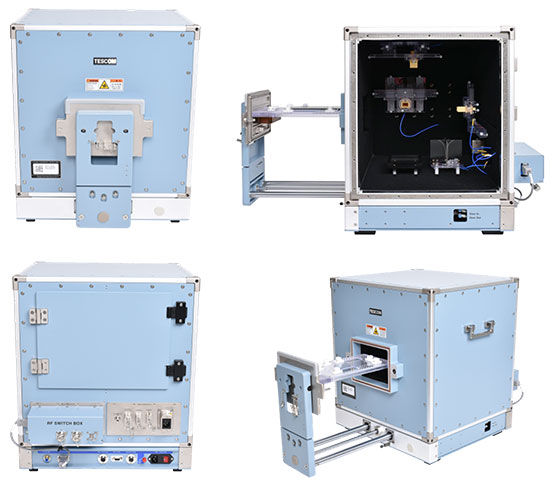

TC-5530BPの写真

用途
 TC-5530BPは、超広帯域電波シールドボックスで、製造ライン、設計開発、品質管理など様々な測定環境に適しています。
 優れたシールド性能と測定に必要なインターフェースを有しています。
 スマートフォン、タブレットPC等のワイヤレスデバイスや5G、4G、Bluetooth、RFID、無線LAN、GPS、Zigbee等の機能を持つ各種通信端末をシールドしながら、無線通信テストを実施することが可能です。
 製品開発、品質検査用にシールドボックスを採用すれば、より効率的な測定が可能です。

特長
・優れたシールド性能 : > 70dB at 67GHz
・100MHz~67GHzまでの超広帯域に対応
・測定に対応したコネクタ・フィクスチャーのカスタマイズが可能
・フィクスチャーの交換が容易
・すべてのデータ用・電源用コネクタにEMIフィルターを搭載
・豊富なオプション
◇アンテナ付きモジュールパネル
◇アンテナフィクスチャー
◇RFコネクタ(SMA, N-SMA, 2.92mm, 2.4mm, 1.85mm)

型番 : TC-5530BP
内形寸法: 425(W) x 374(D) x 424(H) [mm]
外形寸法: 537(W) x 625(D) x 583(H) [mm]
重量 Total: 43Kg
シールド性能:
> 70dB 0.5〜30GHz
> 60dB 50〜67GHz

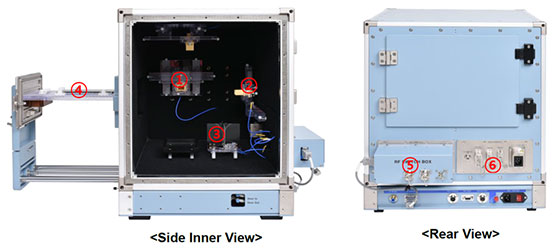

TC-5530BP構成

アンテナフィクスチャー

▶Horn Antenna X Y Rail Fixture
(Quantity and mounting position selectable)
  • N55307B: XY Rail Fixture
  • TC 93472A: Horn Antenna (24GHz~40GHz)
▶Rear Horn Antenna XY Rail Fixture
  • N55307C: Rear XY Rail Fixture
  • TC-93472A Horn Antenna (24GHz ~ 40GHz)
▶DPV Antenna Fixture (Quantity and mounting position)
  • F55303B: DPV Antenna Fixture (0.6GHz ~ 7.2 GHz)
▶DUT Guide Fixture
  • F5530AP 10: Standard DUT Cradle Fixture
▶RF Switch Box
  • M5530BP03A : 4:1 RF Switch
  • M5530BP0 3B : 6:1 RF Switch
▶Custom I/O Interface Panel
  • M5530BP05A ( RF, 1.85 Thru Adapter / 3412 0001, Default)
  • DC, RJ45, USB 2 .0, USB 3.0, AC

ホーンアンテナフィクスチャー

▶N55307B(フィクスチャー)
▶TC-93472A(ホーンアンテナ)
  • Horn Antenna XY Rail Fixture Set

- N55307B XY Rail Fixture
□ A ntenna rotation range : 135° (45° increments)
- TC 9347 2A Horn Antenna
□ Frequency Range: 24 GHz ~ 40 GHz
□ Antenna Gain: 14.5 dBi @ 28GHz, 16.5 dBi @ 38 GHz
□ RF Connector type: 2.92 mm (K Type) Female

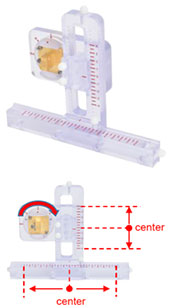

アンテナを任意位置に移動調整できます。

  • X方向へ ±75mm移動できます。
  • Y方向へ ±40mm移動できます。
  • アンテナの偏波切り替えできます。 (45度ピッチ)
▶N55307C(フィクスチャー)
▶TC-93472A(ホーンアンテナ)
  • Horn Antenna XY Rail Fixture Set

- N55307C XY Rail Fixture
□ Antenna rotation range : 135° (45° increments)
- TC-93472A Horn Antenna
□ Frequency Range: 24 GHz ~ 40 GHz
□ Antenna Gain: 14.5 dBi @ 28GHz, 16.5 dBi @ 38 GHz
□ RF Connector type: 2.92 mm (K Type) Female

アンテナを任意位置に移動調整できます。

  • X方向へ ±80mm移動できます。
  • Y方向へ ±40mm移動できます。
  • アンテナの偏波切り替えできます。 (45度ピッチ)

RFスイッチボックスパネル

・40 GHz RF Switch Box

Max 40GHz 6:1 RF Switch Box
・RF Switch: Radiall, SP6T, DC~40GHz, No-Term, Latching, 28 VDC, 9Pin D-sub
・Seven(7), 2.92 mm Thru Adapter
・Seven(7), 2.92 mm(M) to 2.4 mm(M) Cable
・Two(2), SMA(f) to SMA(f) Connector
・Two(2), N(f) to SMA(f) Connector
・Two(2), SMA(M) to SMA(M) Cable

・50 GHz RF Switch Box

Max 50GHz 6:1 RF Switch Box
・RF Switch: Radiall, SP6T, DC~50GHz, No-Term, Latching, 28 VDC, 9Pin D-sub
・Seven(7), 2.4 mm Thru Adapter
・Seven(7), 2.4 mm(M) to 2.4 mm(M) Cable
・Two(2), SMA(f) to SMA(f) Connector
・Two(2), N(f) to SMA(f) Connector
・Two(2), SMA(M) to SMA(M) Cable

I/Oインターフェースパネル

・M5530BP01A

▶ブランクパネル(電波吸収体付き)

・M5530BP05A

Data Interface Panel
□ one(1), USB 2.0 outside and inside
□ one(1), USB 3.0 outside and inside
□ one(1) RJ 45 outside and inside
□ one(1) DC Power Jack outside and inside
□ o ne(1) 1), AC Power Adaptor

RFコネクタ

・RF, 2.92 mm Thru Adapter

From DC to 40 GHz, 50 Ω, 1.3 max

・RF, 2.4 mm Thru Adapter

From DC to 50 GHz, 50 Ω, 1.3 max

・RF, 1.85 mm Thru Adapter

From DC to 67 GHz, 50 Ω, 1.5 max

・RF, N-SMA Connector

From DC to 18 GHz / 50 Ω / 1.3 max

・RF, SMA-SMA Connector

From DC to 18 GHz / 50 Ω / 1.3 max



DPV Antenna Fixture F55303A

・DPV Antenna Fixture

- Frequency Range: 0.7 GHz ~ 7.5GHz
- DPV Antenna:TC-93076 A
- RF Connector type: SMA Female

DPV Antenna Fixture F55303B

・DPV Antenna Fixture

- Frequency Range: 0.6GHz ~ 7.2GHz
- DPV Antenna:TC-93083A
- RF Connector type: SMA Female

DPVA Angle Fixture

・DPV Antenna Fixture (Angle Type)

- DPV Antenna TC-93076A or TC-93083A
- RF Connector type: SMA Female

Optional DUT Fixture F5530001A

・DUT Guide Fixture

- Grid Fixture Type
