HOME >> ミリ波(mmWave) >> TC-5530B mmWave Shield Box

TC-5530B mmWave Shield Box


ミリウェーブモデル:100MHz〜67GHz対応

ハンドプレス開閉シリーズ

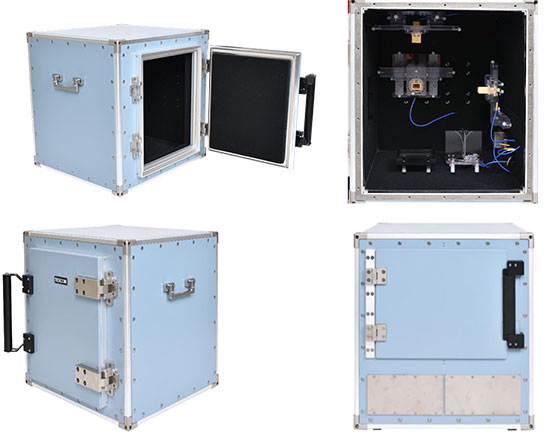

TC-5530Bの写真

型番 : TC-5530B
内形寸法: 424(W) x 375(D) x 424(H) [mm]
外形寸法: 537(W) x 563(D) x 518(H) [mm]
重量 Total: 32Kg
シールド性能:
> 70dB 0.5〜30GHz
> 60dB 30〜50GHz
> 60dB 50〜67GHz

主な特長
①開閉が簡単なワンハンドルモデルです。
②専用フィクスチャー搭載可能です。
③専用フィクスチャ―は、最適な位置に固定可能なユニーバーサルフィクスチャーです。
④豊富なアンテナを取り揃えております。
⑤バックインターフェースパネルを取り替えることで、複数テストに対応します。
⑥シリアルナンバー管理で、サポートも万全です。
⑦メンテナンス性にも優れており、長期間の使用が可能です。

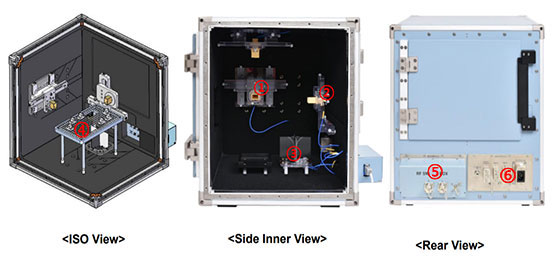

TC-5530B構成

アンテナフィクスチャー

▶Horn Antenna X Y Rail Fixture
(Quantity and mounting position selectable)
  • N55307B: XY Rail Fixture
  • TC 93472A: Horn Antenna (24GHz~40GHz)
▶Rear Horn Antenna XY Rail Fixture
  • N55307C: Rear XY Rail Fixture
  • TC-93472A Horn Antenna (24GHz ~ 40GHz)
▶DPV Antenna Fixture (Quantity and mounting position)
  • F55303B: DPV Antenna Fixture (0.6GHz ~ 7.2 GHz)
▶DUT Guide Fixture
  • F5530AP 10: Standard DUT Cradle Fixture
▶RF Switch Box
  • M5530BP03A : 4:1 RF Switch
  • M5530BP0 3B : 6:1 RF Switch
▶Custom I/O Interface Panel
  • M5530BP05A ( RF, 1.85 Thru Adapter / 3412 0001, Default)
  • DC, RJ45, USB 2 .0, USB 3.0, AC

ホーンアンテナフィクスチャー

▶N55307B(フィクスチャー)
▶TC-93472A(ホーンアンテナ)
  • Horn Antenna XY Rail Fixture Set

- N55307B XY Rail Fixture
□ A ntenna rotation range : 135° (45° increments)
- TC 9347 2A Horn Antenna
□ Frequency Range: 24 GHz ~ 40 GHz
□ Antenna Gain: 14.5 dBi @ 28GHz, 16.5 dBi @ 38 GHz
□ RF Connector type: 2.92 mm (K Type) Female

アンテナを任意位置に移動調整できます。

  • X方向へ ±75mm移動できます。
  • Y方向へ ±40mm移動できます。
  • アンテナの偏波切り替えできます。 (45度ピッチ)
▶N55307C(フィクスチャー)
▶TC-93472A(ホーンアンテナ)
  • Horn Antenna XY Rail Fixture Set

- N55307C XY Rail Fixture
□ Antenna rotation range : 135° (45° increments)
- TC-93472A Horn Antenna
□ Frequency Range: 24 GHz ~ 40 GHz
□ Antenna Gain: 14.5 dBi @ 28GHz, 16.5 dBi @ 38 GHz
□ RF Connector type: 2.92 mm (K Type) Female

アンテナを任意位置に移動調整できます。

  • X方向へ ±80mm移動できます。
  • Y方向へ ±40mm移動できます。
  • アンテナの偏波切り替えできます。 (45度ピッチ)

RFスイッチボックスパネル

・40 GHz RF Switch Box

Max 40GHz 6:1 RF Switch Box
・RF Switch: Radiall, SP6T, DC~40GHz, No-Term, Latching, 28 VDC, 9Pin D-sub
・Seven(7), 2.92 mm Thru Adapter
・Seven(7), 2.92 mm(M) to 2.4 mm(M) Cable
・Two(2), SMA(f) to SMA(f) Connector
・Two(2), N(f) to SMA(f) Connector
・Two(2), SMA(M) to SMA(M) Cable

・50 GHz RF Switch Box

Max 50GHz 6:1 RF Switch Box
・RF Switch: Radiall, SP6T, DC~50GHz, No-Term, Latching, 28 VDC, 9Pin D-sub
・Seven(7), 2.4 mm Thru Adapter
・Seven(7), 2.4 mm(M) to 2.4 mm(M) Cable
・Two(2), SMA(f) to SMA(f) Connector
・Two(2), N(f) to SMA(f) Connector
・Two(2), SMA(M) to SMA(M) Cable

I/Oインターフェースパネル

・M5530BP01A

▶ブランクパネル(電波吸収体付き)

・M5530BP05A

Data Interface Panel
□ one(1), USB 2.0 outside and inside
□ one(1), USB 3.0 outside and inside
□ one(1) RJ 45 outside and inside
□ one(1) DC Power Jack outside and inside
□ o ne(1) 1), AC Power Adaptor

RFコネクタ

・RF, 2.92 mm Thru Adapter

From DC to 40 GHz, 50 Ω, 1.3 max

・RF, 2.4 mm Thru Adapter

From DC to 50 GHz, 50 Ω, 1.3 max

・RF, 1.85 mm Thru Adapter

From DC to 67 GHz, 50 Ω, 1.5 max

・RF, N-SMA Connector

From DC to 18 GHz / 50 Ω / 1.3 max

・RF, SMA-SMA Connector

From DC to 18 GHz / 50 Ω / 1.3 max



DPV Antenna Fixture F55303A

・DPV Antenna Fixture

- Frequency Range: 0.7 GHz ~ 7.5GHz
- DPV Antenna:TC-93076 A
- RF Connector type: SMA Female

DPV Antenna Fixture F55303B

・DPV Antenna Fixture

- Frequency Range: 0.6GHz ~ 7.2GHz
- DPV Antenna:TC-93083A
- RF Connector type: SMA Female

DPVA Angle Fixture

・DPV Antenna Fixture (Angle Type)

- DPV Antenna TC-93076A or TC-93083A
- RF Connector type: SMA Female

Optional DUT Fixture F5530001A

・DUT Guide Fixture

- Grid Fixture Type
