HOME >> ミリ波(mmWave) >> TC-5510A mmWave Shield Box

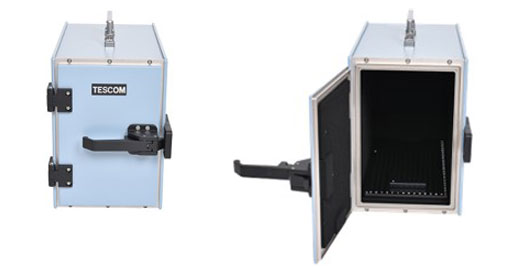

TC-5510A mmWave Shield Box
![](../images/spacer.gif)
ミリウェーブモデル:100MHz〜67GHz対応
ハンドプレス開閉シリーズ
型番 : TC-5510A
内形寸法: 170(W) x 312(D) x 240(H) [mm]
外形寸法: 217(W) x 396(D) x 282(H) [mm]
重量 Total: 9Kg
シールド性能:
> 70dB 0.5〜30GHz
> 60dB 30〜50GHz
> 60dB 50〜67GHz
主な特長
①開閉が簡単なワンハンドルモデルです。
②専用フィクスチャー搭載可能です。
③専用フィクスチャ―は、最適な位置に固定可能なユニーバーサルフィクスチャーです。
④豊富なアンテナを取り揃えております。
⑤バックインターフェースパネルを取り替えることで、複数テストに対応します。
⑥シリアルナンバー管理で、サポートも万全です。
⑦メンテナンス性にも優れており、長期間の使用が可能です。

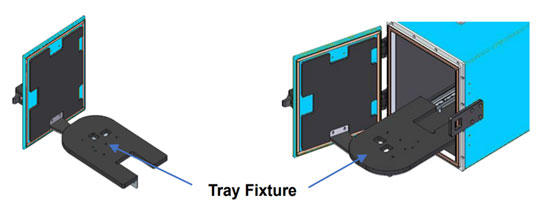

Tray Fixture Version (A5510A-01)
![](images/tc-5510a/tc_5510a_img02.jpg)
データインタフェースパネル
![](images/tc-5510a/tc_5510a_img03_01.jpg)
- ・M5510A01A
- ▶ブランクパネル
(電波吸収体付き)
RFコネクタ
![]()
|
![]()
|
![]()
|
![]()
|
![]()
|
コネクタ
![]()
|
![]()
|
![]()
|
![]()
|
![]()
|
![]()
|
