音響・電波共用 吸収体材 |
|
音響と､電波の吸収材DUAL SOBER,DUAL CHAMBER
この度､用途的に近い関係にありました音響と電磁波の吸収材料を開発いたしました。
従来は、音響的な吸音材は､電波的に反射材利用になるということから、両立がなかなか困難でありました。
この度の電波､音響吸音材（DUAL SORBER）は、電波吸収材部分では、非常に質量の小さな材料（特殊加工グラスウール）で、素材を構成しました。逆に音響吸音部には､最適の吸音性能を発揮するべく、質量を変化して最適の調和を行いました。 |
T.音響・電波吸収材 DUAL SORBER
 |
DUAL SORBERは、グラスウール基材の電波吸収体です。ですから､軽量､薄型です。さらにグラスウールは､不燃材です。（建設省 不燃申請中）大切な設備を火災の危険から守れます。 |
 |
電波吸収部の拡大。グラスウール繊維です。
現状の無響室とほぼ同じ仕上がりとなります。仕上げはガラスクロスのソフトな色合いです。 |
 |
DUAL SORBERのイメージ：音響・吸音部は､低周波領域の吸音の効果を上げる為に､質量を変化させております。ご要望の仕様にあわせて､設計可能です。電波吸収体部は､厚みを変化することにより､吸収性能を設計できます。 |

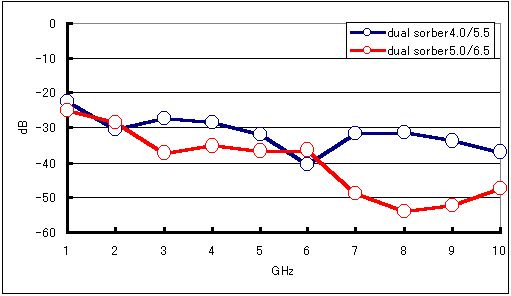

電波吸収性能グラフ |
|
注目の2．4ＧＨｚ､5．8ＧＨｚでも､30ｄＢ以上の特性を保持していますので､今後の無線関係には､充分な対応が可能です。 |
| 製品名 |
仕様 |
寸法（500X500) 単位/o |
Dual sorber6.5 |
| 吸音部 |
125Hz |
0.94 |
| (吸音率) |
250Hz |
0.97 |
|
500Hz |
0.99 |
|
| |
| 電波吸収部 |
1ＧＨｚ |
25ｄＢ以上 |
|
3ＧＨｚ |
35ｄＢ以上 |
|
10ＧＨｚ |
45ｄＢ以上 |
|
|
吸音部厚み(450)
電波吸収部厚み(200) |
Dual sorber5.5 |
| 吸音部 |
125Hz |
0.94 |
| (吸音率) |
250Hz |
0.97 |
|
500Hz |
0.99 |
|
| |
| 電波吸収部 |
1ＧＨｚ |
20ｄＢ以上 |
|
3ＧＨｚ |
25ｄＢ以上 |
|
10ＧＨｚ以上 |
35ｄＢ以上 |
|
|
吸音部厚み(450)
電波吸収部厚み(100) |
Dual sorber5.0 |
| 吸音部 |
125Hz |
0.95 |
| (吸音率) |
250Hz |
0.93 |
|
500Hz |
0.99 |
|
| |
| 電波吸収部 |
1ＧＨｚ |
25ｄＢ以上 |
|
3ＧＨｚ |
35ｄＢ以上 |
|
10ＧＨｚ |
45ｄＢ以上 |
|
|
吸音部厚み(300)
電波吸収部厚み(200) |
Dual sorber4.0 |
| 吸音部 |
125Hz |
0.95 |
| (吸音率) |
250Hz |
0.93 |
|
500Hz |
0.99 |
|
| |
| 電波吸収部 |
1ＧＨｚ |
20ｄＢ以上 |
|
3ＧＨｚ |
25ｄＢ以上 |
|
10ＧＨｚ以上 |
35ｄＢ以上 |
|
|
吸音部厚み(300)
電波吸収部厚み(100) |
|
＊1：吸音部､電波吸収部の別売も可能です。 |
▲ ページ上へ
U.音響､電波無響室（DUAL CHAMBER）の概要
■ 特長
1.使用致します周波数及び､音響､電波吸収性能をご要望頂ければ､設計可能です。（携帯端末測定用、電子機器不要電波対策、電子機器騒音対策など）
2.遮音性能､電波シールド性能につきましても､ご要望により､設計いたします。（特に外来電波､外来騒音対策が必要な方）
3.既存の音響無響室の改造も迅速に行え､DUAL SORBERへの追加加工が可能です。（既に､無響室を設置済みの場合､音響、電波への両用が可能です） |
音響・電波無響室（DUAL CHAMBER）タイプ 96型 |
| 外寸 |
4.3X4.3X4.3(h)m |
| 内寸 |
2.7X2.7X2.7(h)m |
| 使用吸収体 |
DUAL 6.5 |
| 特性 |
周波数 |
性能値 |
| 音響性能 |
@遮音性能 |
125Hz |
39dB |
| 250Hz |
43dB |
| 500Hz |
44dB |
| 1kHz |
56dB |
| 2kHz |
62dB |
| 4kHz |
64dB |
| A無響性能 |
100Hz |
0.7m |
| 125Hz |
0.87m |
| 160Hz |
0.74m |
| 200Hz |
0.78m |
| 250Hz |
0.99m |
| 電波性能 |
@シールド性能（電界のみ） |
３０MHz〜５GHz |
-60dB |
| A無響性能 |
1GHz |
26dB |
| 送受信距離 ２m |
３GHz |
36dB |
| QZサイズ 0.5m球 |
１０GHz |
３８dB |
|
音響・電波無響室（DUAL CHAMBER） タイプ 135型 |
| 外寸 |
6.7X4.3X4.3(h)m |
| 内寸 |
2.7X2.7X5.1(h)m |
| 使用吸収体 |
DUAL 6.5 |
| 特性 |
周波数 |
性能値 |
| 音響性能 |
@遮音性能 |
125Hz |
39dB |
| JIS-A-1417に準じた測定値 |
250Hz |
43dB |
| 偏差-４dB以上 |
500Hz |
44dB |
| |
1kHz |
56dB |
| |
2kHz |
62dB |
| |
4kHz |
64dB |
| A無響性能 |
100Hz |
0.70m |
| JIS-Z-8732による逆２乗成立範囲 |
125Hz |
0.87m |
| |
160Hz |
0.92m |
| |
200Hz |
0.96m |
| |
250Hz |
1.21m |
電波性能
|
@シールド性能（電界のみ） |
３０MHz〜５GHz |
-60dB |
| A無響性能 |
８００MHz |
20dB |
| 送受信距離 3m |
1GHz |
26dB |
| QZサイズ 0.5m球 |
３GHz |
36dB |
| |
１０GHz |
３８dB |
| |
１８GHz |
４０dB |
| Bサイトアッテネーション特性 |
５００MHz〜１０GHz |
±4dB |
| ５００MHz〜１GHzANSI.C63.4により､補正値導入後の特性 |
| 1GHz〜１０GHz OPENSITEとの補正値導入後の特性 |
| C電界均一特性 |
１GHz〜１０GHz |
0〜+6dB以内 |
| 測定距離 １m以上 |
|
（16P/75%以内 |
|
|
▲ ページ上へ
T.音響・電波吸収材 DUAL SORBER
新製品：DB27シリーズ |
|
用途：携帯端末、無線LAN,bluetooth対応機器の放射電波測定に対応。
周波数 ：800 MH ｚ 〜5 GH ｚ 程度（電波吸収体性能 約15〜20ｄＢ）
シ−ルド性能：４０ ｄ B 程度（30ＭＨｚ〜５ＧＨｚ）
■ 特長
1.音響と、電波と言う相似的な波長の測定であるが、両立が困難であった。今回、グラスウール製材料にて、可能になった。
2.短納期：受注後4週間
3.コンパクトで、使いやすい（外形寸法900X900X900o）
4.実験室などに備えることができる
5.オプション対応：コネクター、貫通管など
6.電波吸収体取り付け：電波吸収体、音響吸音材の両対応可能
7.音響、電波の遮音、シールド、電波吸収、音響吸音まで対応 |
 |
 |
音響・電波・無響ボックスの外形遮音性能保持の為､木製となります。
必要開口にあわせて、遮音､電波シールドのドアー寸法をご要求ください。 |
音響・電波・無響ボックス内部（写真は､従来の楔吸音材の取り付けタイプ）
マイクロフォーンの取り付け治具や､照明もオプションで取り付けれます。 |
|
|
