HOME >> シールド >> シールド・ボックス

シールド

シールド・ボックス

AEMI社製電波吸収体はRoHs対応です。

海外工場と同一設備で行うにはRoHS対応が必要です。

携帯電話, ノートブックPC&タブレットPC, Bluetooth, RFID,無線LAN, GPS, Zigbee などの各種通信端末を、不要電波からシールドしながら送受信・動作確認のテストを行うことが出来ます。

■優れたシールド性能 70dB以上@2.4GHz
量産試験でも性能を維持する耐久性 開閉耐久は、10万回を保証
インターフェースの充実(各種データ用コネクタ、RFコネクタに対応します)
保守・管理(保守パーツを取り揃えております。)お客様自身で交換できます。
生産ラインで使用する場合での大きなメリットです。
TESCOM製電波シールド・ボックスは、世界各地に年間20000台以上の供給を行っております。製品の信頼性が安定しているばかりではなく、メンテナンス性もご満足頂けます。
シールド・ボックスの種類は、手動開閉タイプ、自動開閉タイプ(生産ラインタイプ)の2種類です。
用途に合わせて、高性能、信頼性の高いシールド・ボックス製品を選択ください。

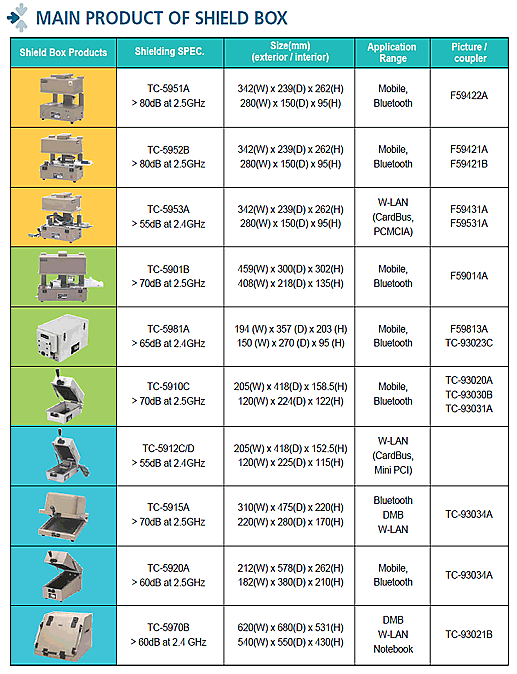

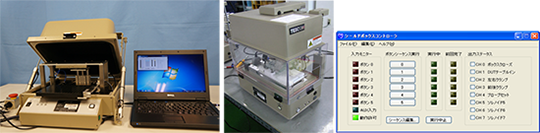

 【電波シールドボックスを使用した無線試験自動システム】

設計、製造、品質管理まで自動制御に特化した測定システムです。
電波シールドボックス、試験フィクスチャーから安全ボックス(事故防止ツール)ソフトウェア、保守、管理に至るまで責任を持って対応致します。

 広帯域モデル アンテナカップラ TC-93060A 800MHz~6000MHz

TC-93060A

TC-93061A

Wifi用の製品開発、品質検査用にTescom製シールド・ボックスと共有いただければ、効率的な測定が可能です。

シールド・ボックスで、無線カップリング測定が可能です。

Tescom社のアンテナカップラーを使用すれば、電波吸収体がなくても、筐体内の共振を収束できます。一度デモでご使用ください。

<概要>
  •  フラット型
  •  周波数レンジ 800MHz〜6GHz
  •  パスロス 7-18dB
  •  VSWR 1:2.2
  •  サイズ:106mmX130mmX15.6mm厚み

従来のアンテナカップラーTC93020Aとの、サイズ比較

アンテナカップラ TC-93060A

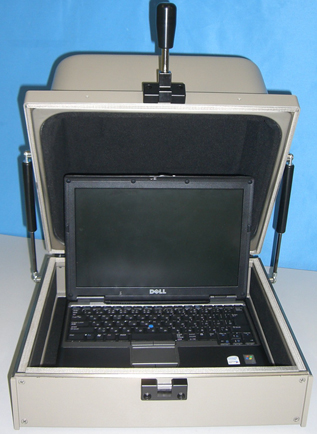

F59704A for Notebook Test

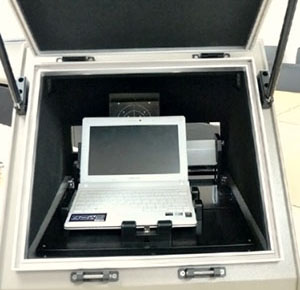

F59706A for Tablet PC Test (Radiation Test JIG)
シールドボックスとアンテナカプラをシステム化により、測定効率は向上します。
上記の製品以外でも、DUTの情報とサンプルがご提供頂ければお客様の要求に応じた専用フィクスチャーを設計製作してご提供致します。

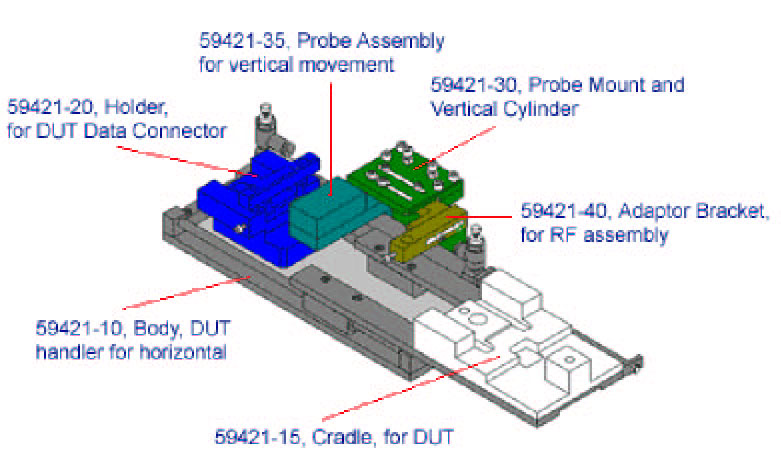

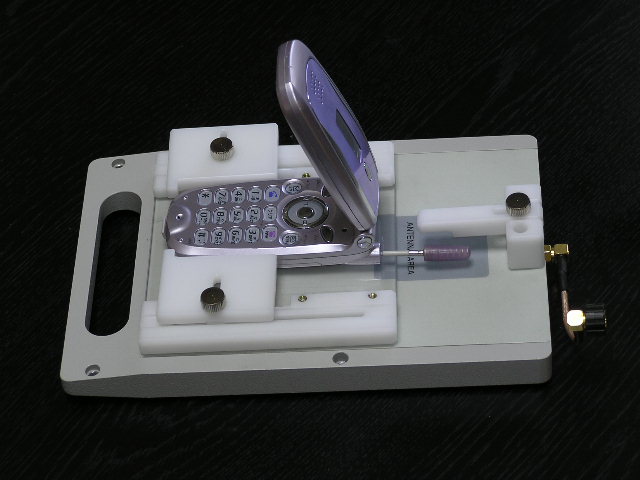

 電波シールドボックス内部固定治具

アンテナや測定物を固定するための治具(フィクスチャー)を製作します。
  •  測定物の様々な形状に対応します。
  •  容易に位置決めができます。
  •  専用固定治具により、再現性の高い測定ができます。
  •  ネジ留めだけで簡単に装着できます。
  •  安全ボックス(事故防止対策)、ソフトウェアを含む測定システムとしてのご提案も可能です。

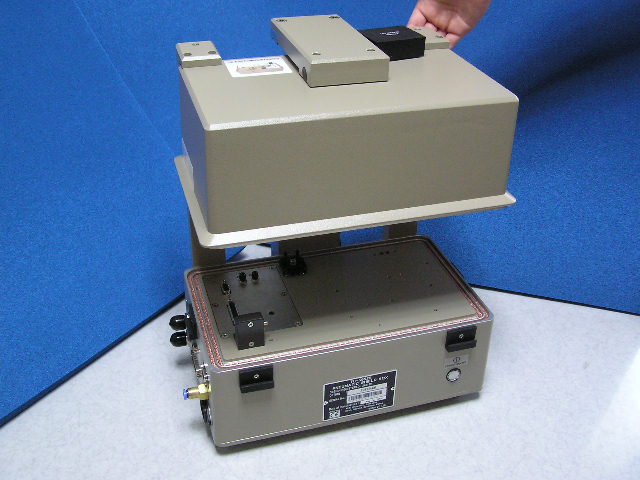

 自動タイプ シールド・ボックス TC5952A

高いシールド性能(70dB以上)、コストパフォーマンス、100万回の耐久性能
自動タイプのシールド・ボックス各種です。幅広い製造ラインへの対応製品

 自動タイプシールド・ボックスの動作ビデオ
【サンプル写真】
PCコントロールによる作業合理化への対応可能です。Fixtureの製作も対応

▲ ページ上へ


TESCOM社製 無線機器測定用電波シールドボックス

シールド性能は、2.4GHz/70dB以上です。
スマートフォン、無線LAN機器、BLUETOOTH搭載機器各種に対応します。
標準納期は3週間です。

各種製品の個別カタログをご請求ください。
お急ぎの場合はPDFで

PDF fileで,内容確認できます。
Catalog_2019_vt00103.pdfpdf(1M)


  TC5916A

TC5916A
最も、売れ筋シールド・ボックスを更に使いやすく、大型化しました。
内寸 : 310(W) x 280(D) x 200(H) mm  外寸 : 400(W) x 475(D) x 240(H) mm






TC5915Aオールインワンモデル

TC5915A-AI シリーズ
TC5915Aオールインワンモデルとは、中型シールドボックスTC5915Aと測定に必要なケーブル、コネクターモジュールパネル等を全て一式セットにした新しい製品です。RFコネクター、USB,DC電源、D-SUB9,25Pinなど全ての測定に利用できます。

このAI−01をお選びいただくだけで簡単に小型RF機器の測定が可能です

AI-01タイプ付属品モジュールパネル
(M591531A, M591532A,M591502A)

AI-02タイプ付属品モジュールパネル
(M591531A, M591534A,M591502A)

ケーブル(4008-0001, 4008-0002, 4008-0006, 4008-0007, 4108-0004, 4108-0005)




▲ ページ上へ



TESCOM製 製造ライン用/エアー方式/自動制御

高シールド性能が必要な場合には、自動タイプをご検討ください。マニュアルタイプにもひけをとらない低価格を実現しております。

TC5953A

デモ機、DUT用Fixtureも準備しております。ご請求ください。
TC-5942B TC-5942B/C
TC5901B コネクター部分/TC5942,TC5901B
TC5942の動作ビデオ

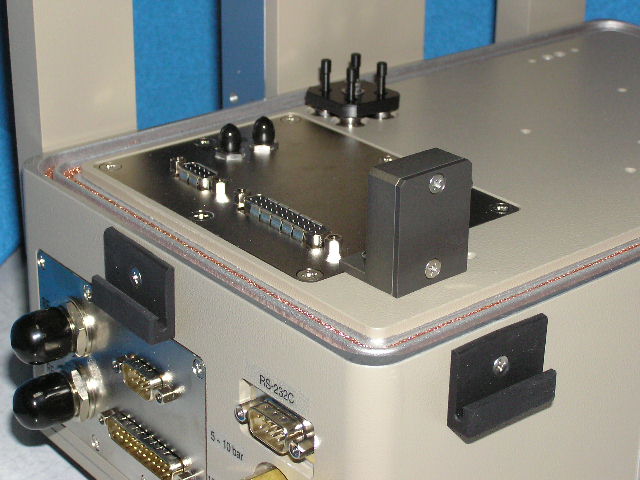

FIXTURE 背面データ用コネクター スライド・オープン


TSS JAPAN 製造品 各種


型式 SB191L

型式 SB191M

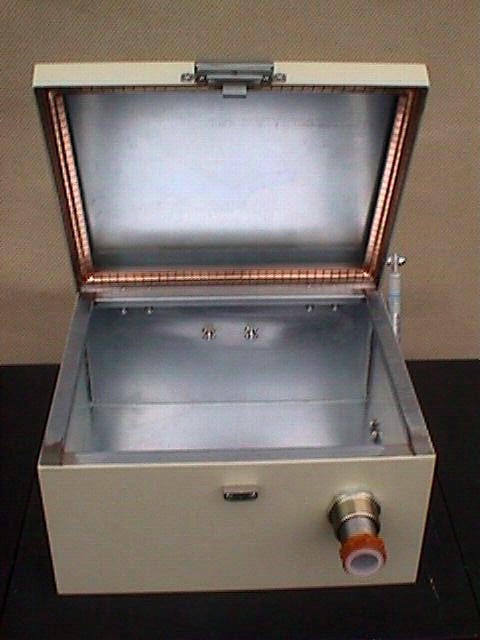

大型 シールド・ボックス
700X500X300mm
使用電波吸収体は、削りカスの出ない
電波吸収体(25ミリ)
中型
410X360X235mm
使用電波吸収体は、削りカスの出ない
電波吸収体(25ミリ)
特長 : 軽量、工場での検査などに利用の場合に、開閉をスム−ズに出来ます。また 、電波吸収体の取り付けも可能ですので、シ−ルドボックス内の共振も抑制できます。
対象製品 : 携帯電話、小型通信機器など(高使用頻度の製品検査用途)
周波数 : 30 MHz 〜5GHz 程度  シールド性能 40dB〜60dB以上
特徴: 1.短納期:受注後2週間

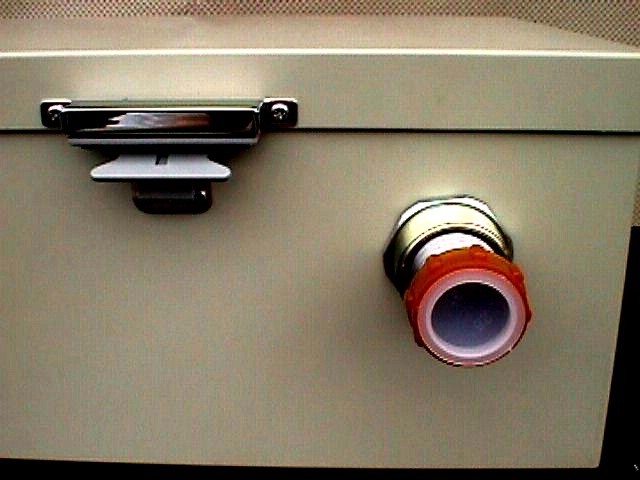

2.オプション対応:コネクター、貫通管など
3.電波吸収体取り付け:ラバータイプの電波吸収体取り付け可能
ラバータイプ電波吸収体へ
4.内部監視用窓取り付け可能(VIEW SHIELD シールド監視窓へ

図面請求ください。電波吸収体各種カタログ請求ください。

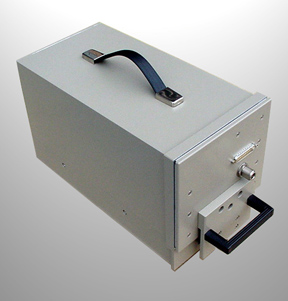

シールド・ボックス ニュータイプ Y006タイプ


PDF fileで,内容確認できます。 006Mshiyosho.pdfpdf(13kb)
70度近くまで開閉します。
フタが邪魔になりません。
横からの概観 シールド性能が守れるフィンガータイプです。 開閉が、ワンタッチです。
製造ラインに、マッチします。

クリックで写真サイズが変わります。


特注サイズでの製作も承ります。





▲ ページ上へ

TESCOM製 製造ライン用/エアー方式/自動制御

各周波数用アンテナ、アンテナカップラー
シールド・ボックスだけではなく、測定環境を整えております。マイクロ波の測定に役立ちます。

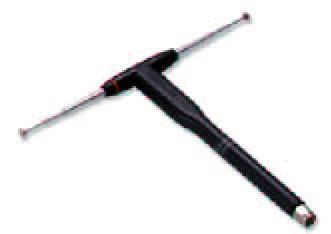

ループアンテナ ケーブルセット ダイポールアンテナ ダイポールアンテナ

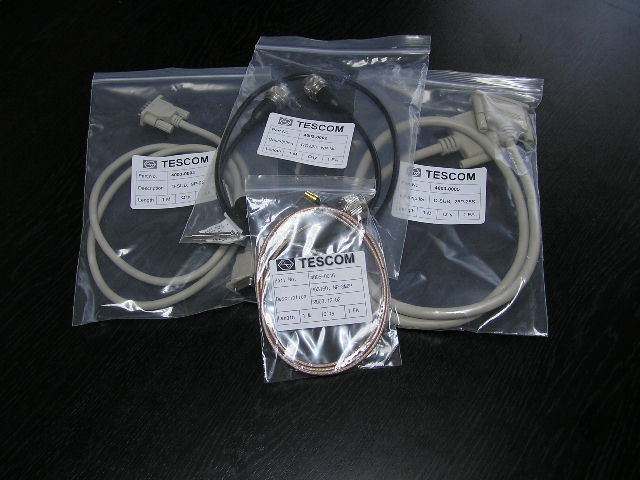

標準ケーブル
アクセサリー

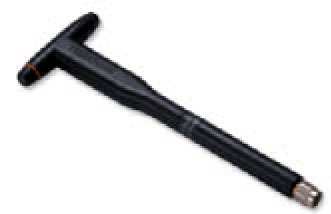

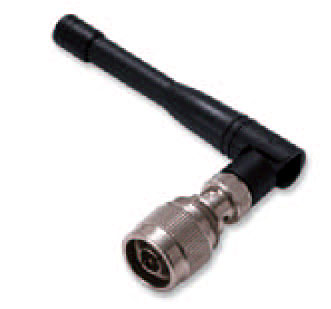

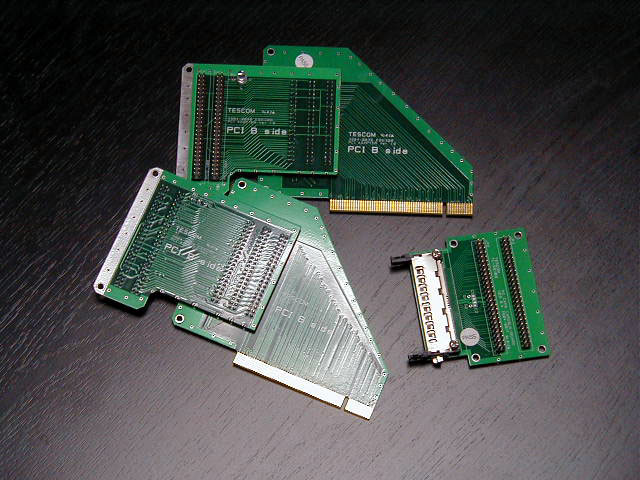

TC5910B用カップラー スリーブアンテナ TC5912DPC接続ボード

シールド・ボックスでの、エアー測定について

シールド・ボックスでの、エアー測定について シールド・ボックスの測定に電波吸収体を取り付けるだけでは、電波反射が強く正確な測定ができません。
Tescom製は、シールド・ボックスだけではなく、周辺アクセサリーでの対応が可能です。これが、年間1000台以上の供給の理由です。こちらが、アンテナカップカラーです。

更に詳しい、情報は、こちらです。

携帯端末のアンテナカップカラー使用での測定

シールド・ボックス内でのエアーカップリング測定

各種アンテナカップカラー類
(DUTアンテナ形状により、選択可能です)

シールド・ボックス(TC5915A)と、アンテナカップ
カラーとのシステム化により、測定効率は向上
します。

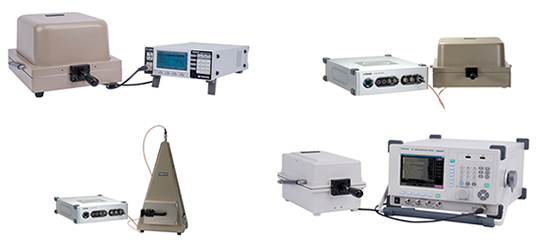

高周波製品・各種アンテナ

シールド・ボックス、電波無響ボックスでの、高周波実験に、ご利用できます。
各種、写真で確認ください。
製造元:峰光電子(株)
