HOME >> 電波シールドボックス総合 >> TC-5977A
従来の優れたシールド性能に加え、内部反射の抑制にも対応した放射試験に使える
シールドボックス。
大型の無線機器を搭載できますので、製品数の多い開発、実験には最適なモデルです。
500MHz~6GHz帯までをカバーした複層式高性能電波吸収体を搭載。
ハンドプレス開閉シリーズ
手動開閉タイプ電波シールドボックス
専用のアンテナカップラの併用により、遠方界測定ができるモデルです。

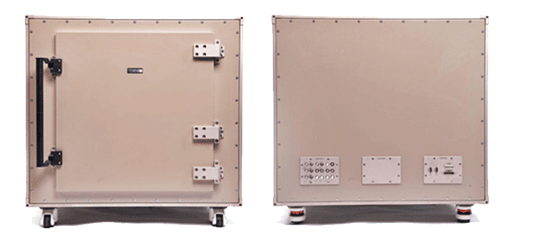

型番 : TC-5977A
外形寸法: 914(W) x 940(D) x 869(H) [mm]
内形寸法: 802(W) x 764(D) x 644(H) [mm]
重量 Total: 75Kg
シールド性能:
>70dB 100〜2000MHz
>70dB 2000〜3000MHz
>60dB 3000〜6000MHz
500MHz~6GHz帯までをカバーした複層式高性能電波吸収体を搭載。
広帯域でのアンテナ放射試験に対応します。
主な特長
①開閉が簡単なワンハンドルモデルです。
②専用フィクスチャー搭載可能です。
③専用フィクスチャ―は、最適な位置に固定可能なユニーバーサルフィクスチャーです。
④豊富なアンテナを取り揃えております。
⑤バックパネルを取り替えることで、複数テストに対応します。
⑥シリアルナンバー管理で、サポートも万全です。
⑦メンテナンス性にも優れており、長期間の使用が可能です。

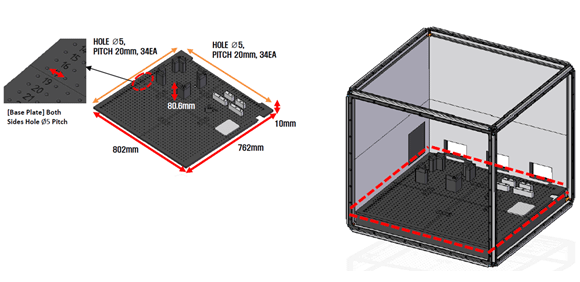

内形寸法 802(W)x 764(D) x 644(H) [mm]

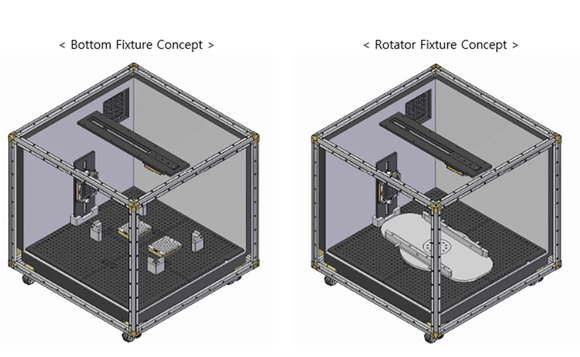

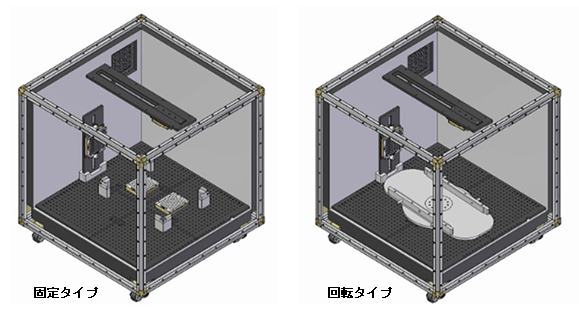

豊富なオプションにより、アンテナ及び測定物を固定します。再現性が取れ、誰にでも測定ができます。
TC-5977A バックインターフェースパネル
＜例＞
 |
 |
 |
|---|---|---|
Cooling Panel |
Data Interface Module |
Data Interface Module |
クーリング ファン
-
M5977A02A：Inlet
M5977A02B：Outlet
試験に合わせてコネクタの種類、個数をカスタマイズできます。 100種類以上のインターフェースパネルを取り揃えております。
各種コネクタをシールドボックスへ搭載可能です。 お問合せの際に、必要なコネクタの種類、個数をお申し付け下さい。
>>詳細はこちら
RF Test Options
RF COUPLERS アンテナカップラ
アンテナカップラを
シールドボックス内部に設置すれば、デバイスの内蔵アンテナに無線接続し、送受信試験 エアカップリング（放射電力、受信レベル測定）を行うことが出来ます。
天井面、底面、側面と様々な位置にアンテナを装着できます。
フィクスチャーを使用することで、ご希望に合った最適な測定環境が構築できます。

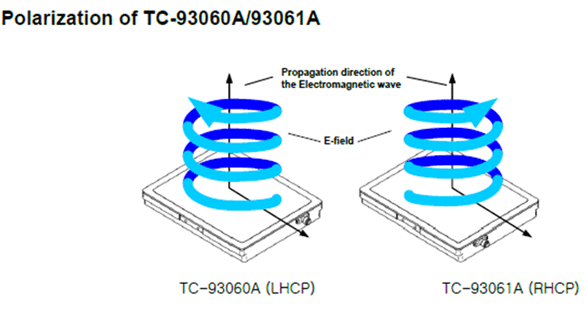

型番 : TC-93060A(LHCP)
型番：TC-93061A(RHCP)
周波数レンジ：800-6GHz
VSWR：Better than1：2.2(Typ 1.8)
RFコネクター ： SMA
サイズ(mm) ： 106×130×15.6(H)
スマートフォン、無線LANのエアーカップリング検査用途。 対応周波数は、800MHz〜6GHz。無線通信端末、GSM, WCDMA, Bluetooth, WiFi, Zigbeeに対応しております。シールド・ボックス内での検査に有効です。

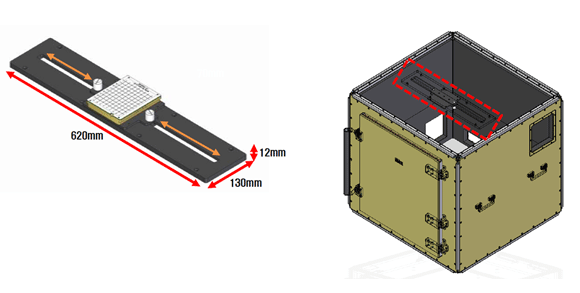

【F59771A】 TC-5977Aシリーズ 標準フィクスチャー 天井部
【F59772A】 TC-5977Aシリーズ 標準フィクスチャー 底面部

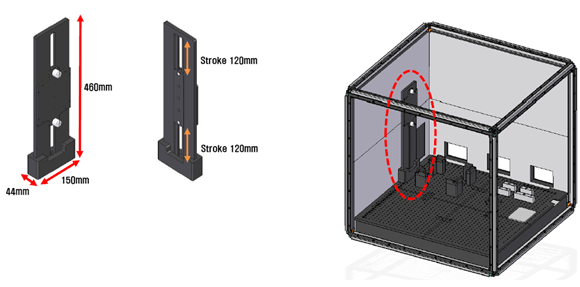

【F59771A】 TC-5977Aシリーズ 標準フィクスチャー 側面部

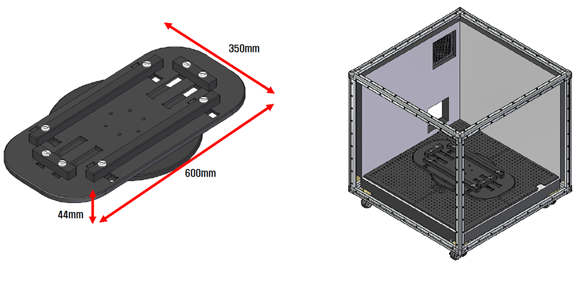

【F59771A】 TC-5977Aシリーズ 標準フィクスチャー 底面部 回転タイプ
専用のアンテナカップラの併用により、ファーフィールドの測定ができるモデルです。
800MHz-6GHz の広帯域に対応します。
また、アンテナカップラはフィクスチャを用い天井面に設置することができますので、
内部空間におけるアンテナの占有感がなく、ボックス内部の自由度が広がります。
専用のアンテナカップラ・位置決めフィクスチャの併用で測定の信頼度を高めます

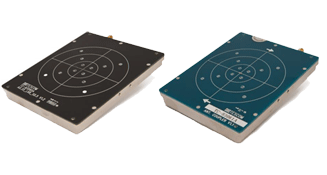

RF Antenna Coupler アンテナカップラ
80MHｚ〜6GHｚ対応
各種ワイヤレスデバイスの測定に最適です。
GSM, W-CDMA, LTE, GPS, Bluetooth, Wi-Fi, WiMAX など対応します。
反射波や拡散波を抑えることができるので、電波シールド・ボックス等の狭空間内での無線カップリング測定に最適です。
製品開発、品質検査用にTescom製電波シールド・ボックスと併用して頂ければ、安定したシールド空間内で、信頼性の高い、効率的な測定が可能です。
RF特性評価には、電波シールド・ボックスのシールド性能やサイズだけでなく、内部の電波吸収性能、そしてアンテナカップラの併用等、
それぞれのお客様の測定用途に、それぞれの最適な選択が存在します。
