HOME　>>　電波シールドボックス総合　>>　TC-5910DP

tc-5910dp


エアーアシスト開閉機能付き電波シールドボックス（押しボタン開閉/PCからリモート操作）
毎日、シールドボックスの開閉作業を行う作業者の負担がエアーアシストによる押しボタン開閉により大幅に 軽減します。
手作業に比べ、PCからの自動開閉により測定スピードが向上します。

エアーアシスト開閉シリーズ
♦エアーシリンダー制御（手動開閉　押しボタン/PCからリモート操作）
♦専用フィクスチャーを介してインターフェースの装着・脱着がパソコンで操作可能
♦100万回開閉長寿命でフィクスチャーのカスタムも対応

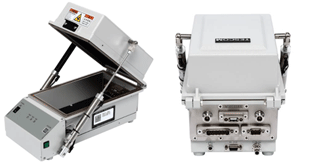

TC-5910DPの写真

TC-5910DP
内形寸法: 142(W) x 243(D) x 139(H) [mm]
外形寸法: 218(W) x 375(D) x 195(H) [mm]
重量 Total: 7Kg
シールド性能:
>70dB 100〜2000MHz
>70dB 2000〜3000MHz
>60dB 3000〜6000MHz

フィクスチャー操作ボタン

PCからのリモート操作

主な特長
①6GHzまでの製品に対応するシールド性能を保持しております。
②ドア開閉とテスト用フィクスチャーをエアーで制御しPCにてコントロールできます。
③合格/不合格確認用の赤と緑のLEDがついてます。
④データ用ポートと電源ライン用にフィルターを搭載しております。
⑤専用フィクスチャ―は、最適な位置に固定可能なユニーバーサルフィクスチャーです。
⑥RS232-Cによるリモート操作が行えます。
⑦テストニーズに合わせてカスタムフィクスチャーを製作します。
⑧バックインターフェースパネルを取り替えることで、複数テストに対応します。
⑨シリアルナンバー管理で、サポートも万全です。
⑩メンテナンス性にも優れており、長期間の使用が可能です。

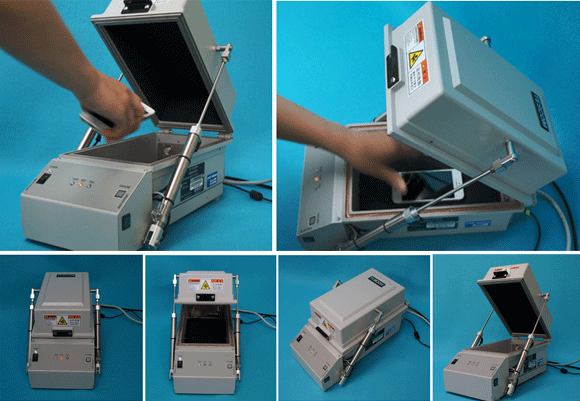

♦操作方法
1.エアーインレットに圧縮空気を接続します。
2.DC入力コネクタに電源コードを接続し、電源をオンにします。
3.シールドボックス内部に測定物を設置します。ドア開閉、フィクスチャー動作は、オープン/クローズスイッチを押します。

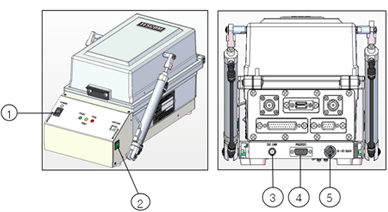

①電源スイッチ
②開閉スイッチ
③電源用コネクタ（DC24V)
④RS-232C （DSUB9）
⑤エアーインレット

TC-5910DP　インターフェースパネル
バックインターフェースパネル
＜例＞

M591023Aの写真

M591023A
Data Interface Module
N(f) outside and SMA(f) inside
2×USB2.0
M591034Aの写真

M591034A
Data Interface Module
N(f) outside and SMA(f) inside
2×USB2.0
DB9 1000pF Pi filte
M591036Aの写真

M591036A
Data Interface Module
USB2.0
SMA(f) outside and SMA(f) inside
DB9 1000pF Pi filte
DB25 1000pF Pi filte
Banana Jack type DC power adapter

自由に選択できるカスタムパネル

試験に合わせてコネクタの種類、個数をカスタマイズできます。 100種類以上のインターフェースパネルを取り揃えております。

各種コネクタをシールドボックスへ搭載可能です。 お問合せの際に、必要なコネクタの種類、個数をお申し付け下さい。

>>詳細はこちら

RF Test Options

RF COUPLERS アンテナカップラ

アンテナカップラを
シールドボックス内部に設置すれば、デバイスの内蔵アンテナに無線接続し、送受信試験 エアカップリング（放射電力、受信レベル測定）を行うことが出来ます。

<アンテナカップラ+専用フィクスチャ　使用イメージ>

アンテナカップラ TC-93026A
800MHz-6GHz
広帯域にこの1台で対応

TC-5910D用フィクスチャー
F59105A 140Wx210Dx11H mm
ガイドの移動で位置決めが簡単

I/Oパネル
SMAコネクタ・USBコネクタ
その他各種対応

専用のアンテナカップラ・位置決めフィクスチャの併用で測定の信頼度を高めます

RF Antenna Coupler アンテナカップラ
80MHｚ〜6GHｚ対応

各種ワイヤレスデバイスの測定に最適です。
GSM, W-CDMA, LTE, GPS, Bluetooth, Wi-Fi, WiMAX など対応します。

80MHz〜6GHzの広帯域に対応

反射波や拡散波を抑えることができるので、電波シールド・ボックス等の狭空間内での無線カップリング測定に最適です。
製品開発、品質検査用にTescom製電波シールド・ボックスと併用して頂ければ、安定したシールド空間内で、信頼性の高い、効率的な測定が可能です。
RF特性評価には、電波シールド・ボックスのシールド性能やサイズだけでなく、内部の電波吸収性能、そしてアンテナカップラの併用等、
それぞれのお客様の測定用途に、それぞれの最適な選択が存在します。

>>アンテナカップラの詳細はこちら
